浅谈DIY胆机功放

我接触胆机有十多年了，最先入手的是日本力士EL34胆机，与当初玩音响类似也是出于对技术兴趣，从此开始了胆机探究。

近几年尝试自己制作胆机，单端、推挽、前级、唱放等机型DIY了一遍，因为还有些基础，我都是按自己想法去设计、选件和调试，现在看成果还不错，有些肤浅体会，目前常听是一台2A3单端机和一对单声道6L6推挽机，那款几万元的力士胆机到成了摆设。

我认为胆机有个最大优势是声底好，声音和谐、自然，尤其高音或甜美或悠扬，如果DIY过程不刻意拔高，这样的声音是比较容易再现的，反之，过分强调它的一些弱项，如输出功率、低频控制力等有可能适得其反，那些是石机的强项。

胆机还个优势是宽容度不错，参数允许范围大，但这不等于DIY就可以乱来，得尊重科学，至少也要保证电路正确、元件没有缺陷，同样道理也不建议挑战技术难以支撑的机型，这不是碰运气的事。

胆机第三个优势是简单直接，这与石机处处设防有很大不同，对声音干扰小保鲜度自然就好，这也提示我们DIY胆机宜简不宜繁，少些花里胡哨的功能和自寻烦恼的设计对谁都好。

胆机电路框架前辈们都给设计好了，常用胆也不多，找现成图纸或是自己画，动手前起码应搞懂原理，当然自己能设计最好了，即能借机学习更多知识，也可避免被不靠谱的所谓现成图纸误导。

电路设计可借鉴名机等成熟线路，特别是细节处理，取其精华，线路上不能有明显如失真、频宽等瓶颈，过度理想化也无必要，是事皆有得有失，但要分清主次，稳定第一听感优先，听感会因人而异，因系统而异，因音乐类型而异，自己感觉好最重要。

设计本身是个妥协过程，起点很高最终还得落地。例如听感与效率就是一对矛盾，便捷、增益、转换等都是效率，功率也可看成效率的延伸，想要听感好就得忍受低效率，没有东食西宿的好事，但妥协不等于投降，通过技术、成本、互补等手段可以减少代价。

胆机讲究选件用料，因为电路简单元器件地位被抬高了，特别是一些非线性元件甚至能够左右最终的听感，例如输出牛。其实音频牛都这德行，频带窄失真大成本高，只因功率输出别无选择不得不用，这让它成了最后一道闸口，没好牛就没好声有一定道理。

还有电容器。不同材料、容量、甚至耐压都会影响听感，我比对过薄膜、纸介、油浸等多种耦合电容，对聚苯乙烯金属箔电容印象最好，喜欢那种通透丰满感，对旁路、退耦、滤波电容也有多次测试影响也都是明确的，如清晰度、细腻感、鲜活性等。

电子管现在叫胆，因为能随时调换我是做为独立配件看待。与上面列举的两类被动元件不同它属于主动非线性元件，不仅自身品牌、产地、年代等与听感有关，工作在不同电压和电流下同样有影响。

功率胆我会建议选新品，因为好配对，这点对推挽机尤为重要，有助减少奇次谐波失真。电压胆影响音色，若喜欢中规中矩的声音我推荐国产新胆，讲究韵味可选择古董名胆，价格能接受首选欧洲的，其次是美国五十年代前的，这类老古董回来后要上机复测，碰到G/GT型胆参数有偏差或偶有杂音等重焊一下胆脚也许能好。

关于胆机底噪。这个问题要看怎么来的，因DIY失误而来肯定不行，比如结构不合理、接地处理不当、电源滤波不良等，而元器件自身噪声、交流灯丝噪声等，如果处理太干净担心影响听感的话，只要喇叭前方20公分外足够安静我是能接受的，实际上环境本身也有背景噪声，音乐也不是越干净越好听。

前面提到稳定第一，主要是指胆机工作时，胆不会因信号变化偏出工作区，电源电压不会因输出功率增减有大的波动，整机不会因设计不良出现自激等。自激现象有时很棘手，不送电发现不了，特别是三级以上有环路负反馈的电路。对付高频移相自激最好是减少负反馈量而不是补偿，否则影响高频听感，对付“嘟嘟”声低频自激要先检查各级退耦，工作电压由后级往前要有梯度，还可适度减少阻容耦合时间常数和增加屏极电阻与胆内阻的比值等。

试听调试是件头痛的事，没有问题几乎不可能，最常遇到的是底噪偏大或轻微自激这类问题，但总会找到解决办法，提前是对自己DIY电路心中有数，对机器当前状态有数。要了解当前状态离不开一些测试工具，除万用表外，如示波器、函数信号发生器、交流毫伏表、自耦调压器等，只有在正确状态下结合听感调试才不会跑偏。

听感方面也不是没有规律可循，如小功率单端机清新、甜美，大功率推挽机悠扬、饱满，不同电路、参数、用料都有对应的听感，如抬高屏极电压声音力度大但可能有粗糙或单薄感，增加电流声音密度似乎大但会拉低电压等。调试调声我认为除遵循一定规律和DIY经验外，自己对音乐和好声音的理解也很重要。

最后说说我这两台在用的胆机，开头已提到分别是2A3单端机和6L6G推挽机，为什么是这两种胆型？

2A3单端机是我DIY首秀，尽管当时已做足了理论准备但仍有很多不确定性，圈定小功率单端机就是希望稳妥些，也正好换一种与力士胆机不同的风格。300B也考虑过，因其对推动电压要求太高，五极胆不想用三极胆又很难达标，加之成本因素所以落选。

我相信正确的声音失真一定小，这是方向而非指标，这个观念始终贯穿我所有DIY过程。2A3胆本身线性不错，50V的推动电压很多电压胆都胜任，包括我最推崇的6SN7。此胆失真最小不说，更重要是奇次谐波失真远远低于偶次，这将为后期调声打下好基础。

本机输出功率小点，但搭配我那对93dB天朗钴磁喇叭音箱还是绰绰有余，声音十分抓耳朵，最喜欢它播放的人声、小提琴音乐。

小功率单端机音色优美但气势上尚有不足，而推挽机效率高，输出牛中又没有直流成分制约，性能可以尽情发挥，应该能弥补上述问题，不过这型机奇次谐波失真偏大，其中功率胆有很大贡献。

查看胆手册知道，6L6系列功率束射胆在标准接法下，负载阻抗低于5KΩp-p时奇次谐波失真远小于偶次，功率也适中，没理由不选它，同时让其工作在甲类、设置静态平衡调整电位器等，进一步减少奇次谐波失真，前级部分仍采用失真最小的电压胆6SN7。

此机听感与单端机有所不同，如预期也超预期，最明显是更具规模感，肺活量大，动作麻利，质感很好，略有一点粘滞，播放弦乐、交响乐有听不够的感觉，所谓中毒可能不过如此吧。

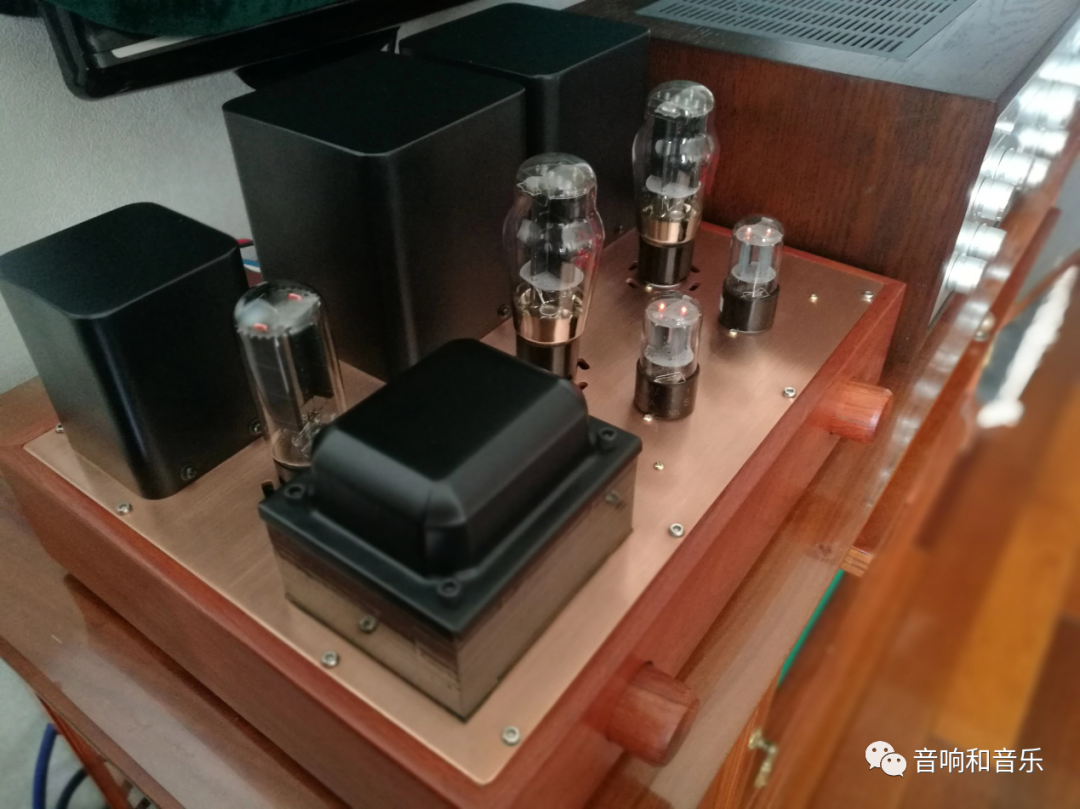

                                       2A3单端胆机

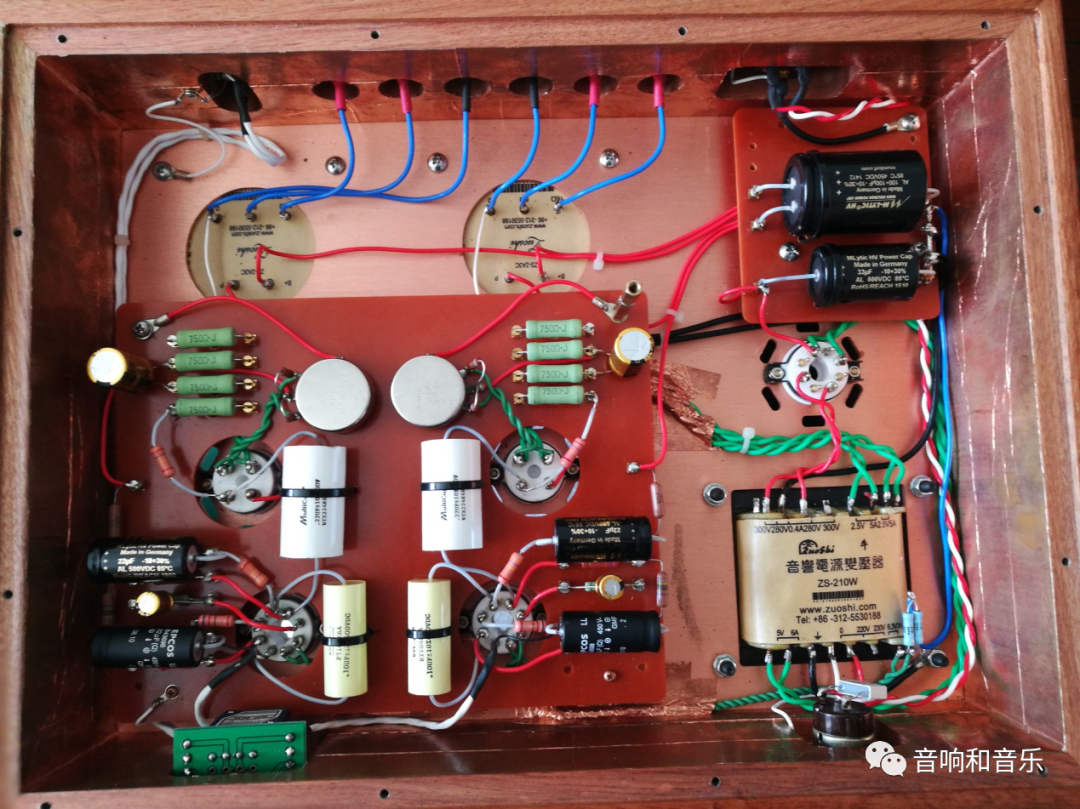

                                    2A3单端胆机内部

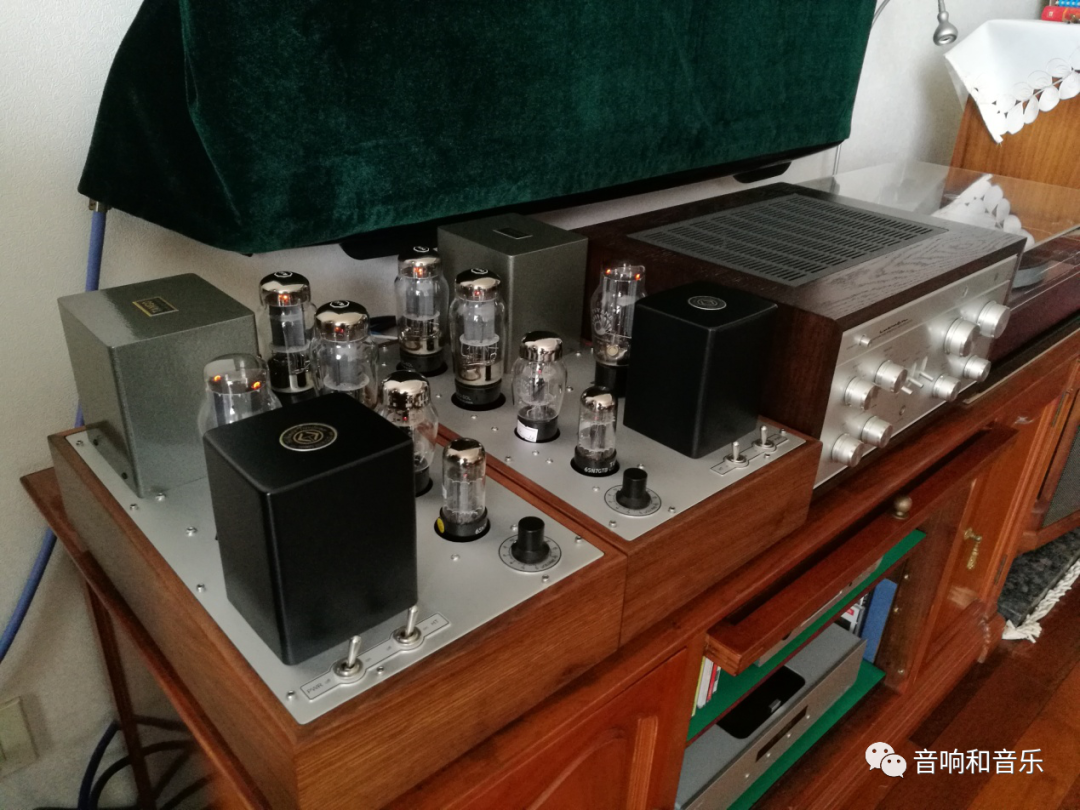

                  6L6G双单声道甲类推挽胆机

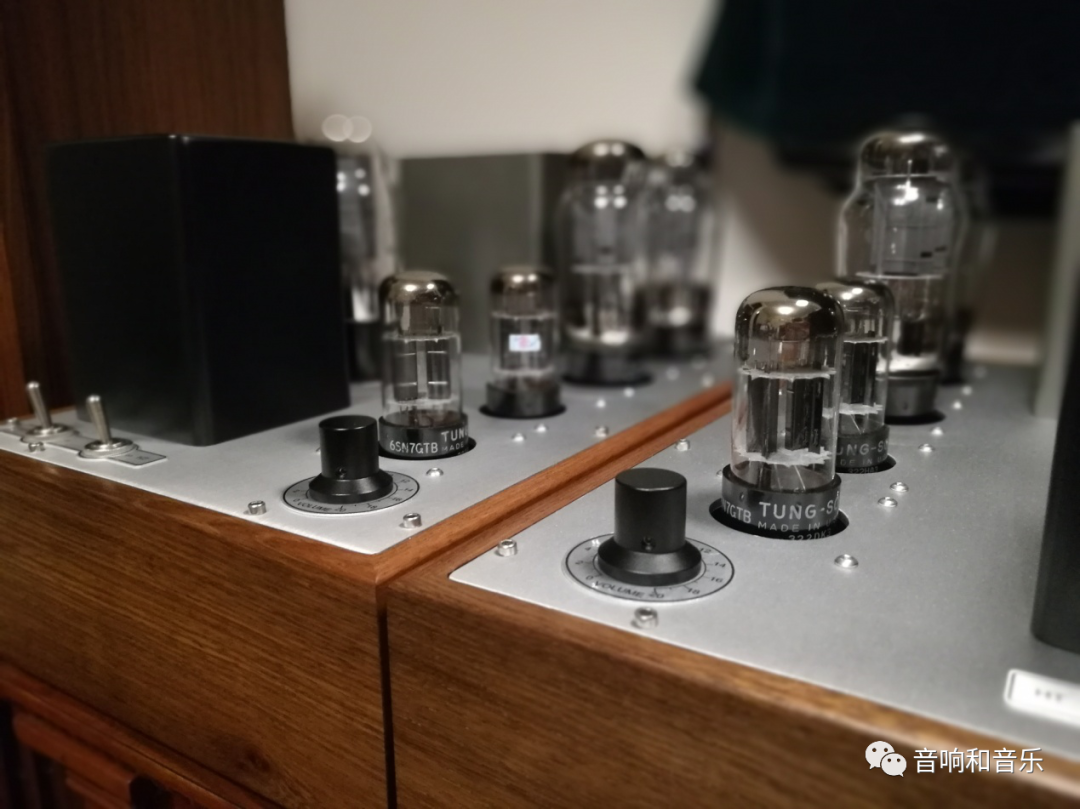

                   步进电位器保证两声道音量一致

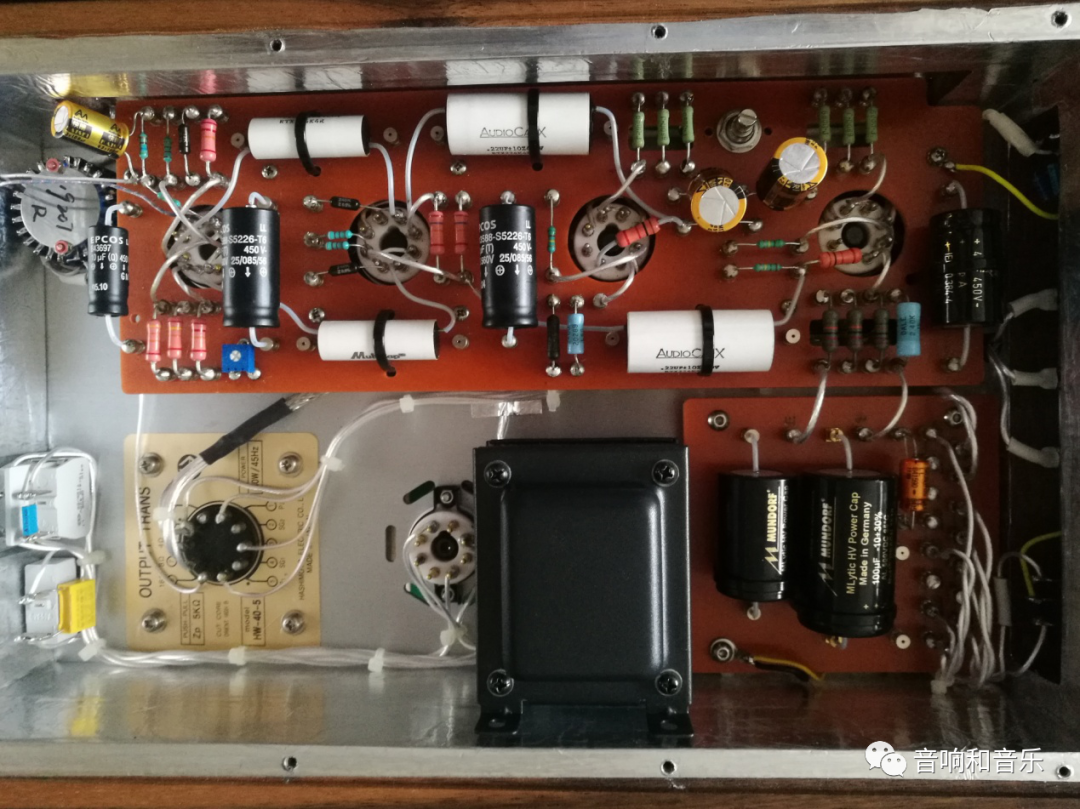

                     6L6G推挽胆机内部（单声道）

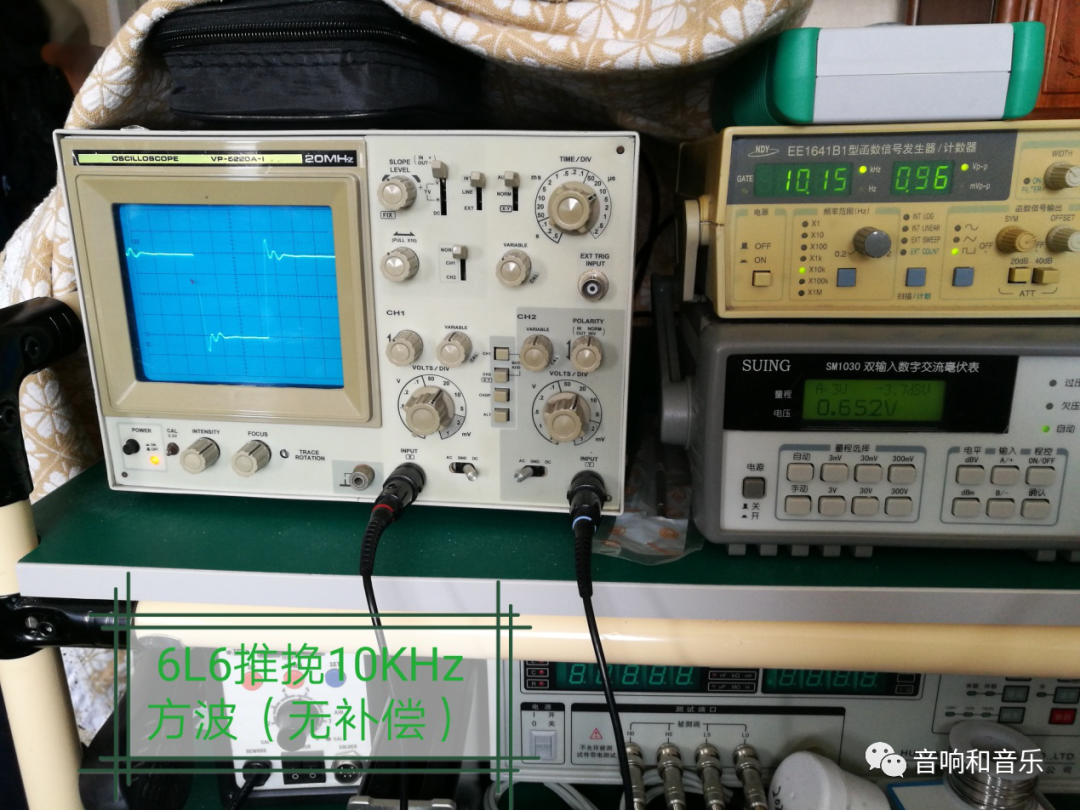

          6L6G推挽胆机10KHz方波（无补偿）

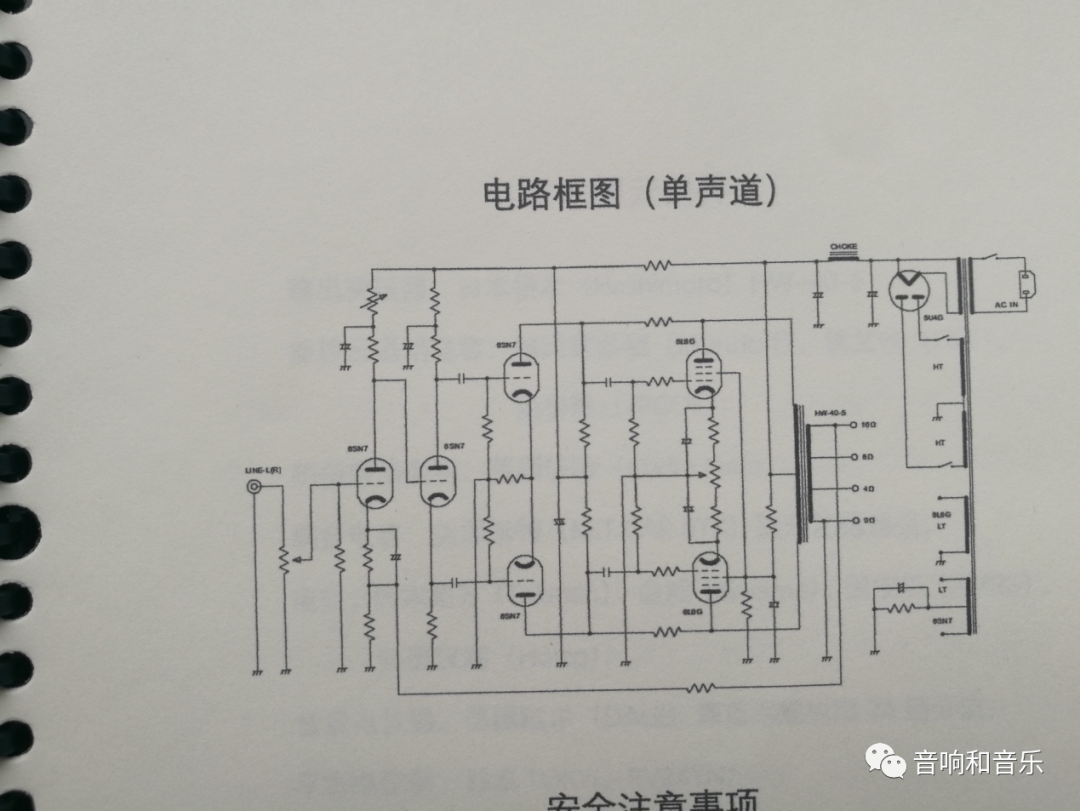

                                  6L6G推挽机电路

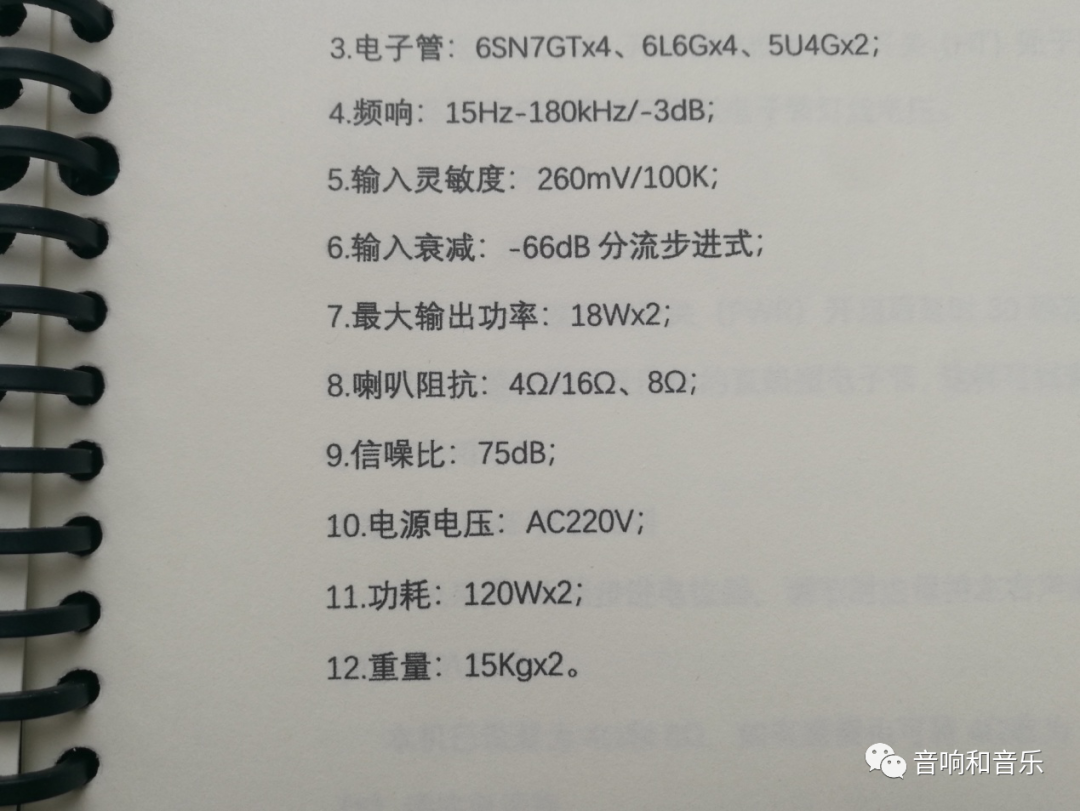

                             6L6G推挽电路主要性能特性
