(前言:中国的美食和厨艺,总是讲究色香味俱全,一道美食,不仅仅只是好吃,还要好看,还要香味扑鼻。
DIY制作其实也是这样,您的机器再好听,如果是一堆电子元件胡乱摊到一起,或者机箱上的布局乱七八糟,那么声音再好听又能如何?眼睛都没有法儿看了,听音中座得下去或者落得下脚?
所以,声音不仅要好听,机器的制作还要得有章法,机箱的制作还要入得了厅堂才行。

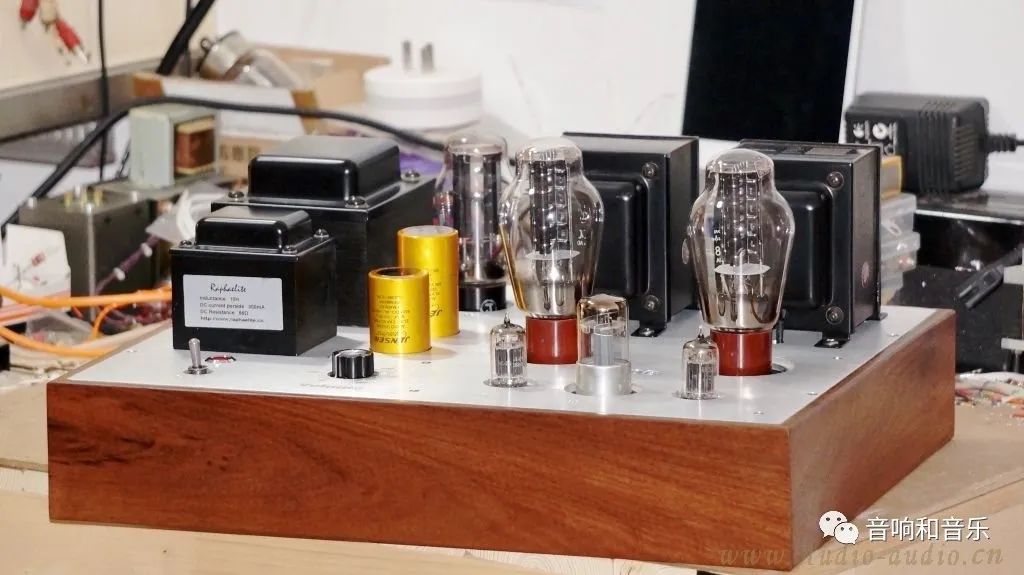

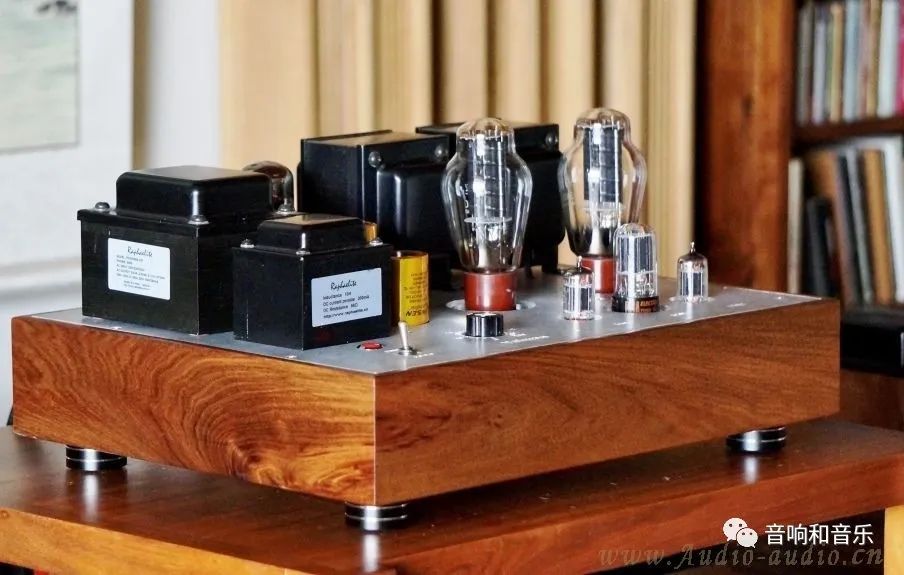

janry的制作,不仅讲究声音的表现,还在机箱的制作和搭配上大下功夫,值得我们分享。)
很多年前一直听人们在私议300B如何好听,于是就入了一套套件,也是我第一台胆机.三下五除二装好,听感失望.............于是扔在一边好久好久。

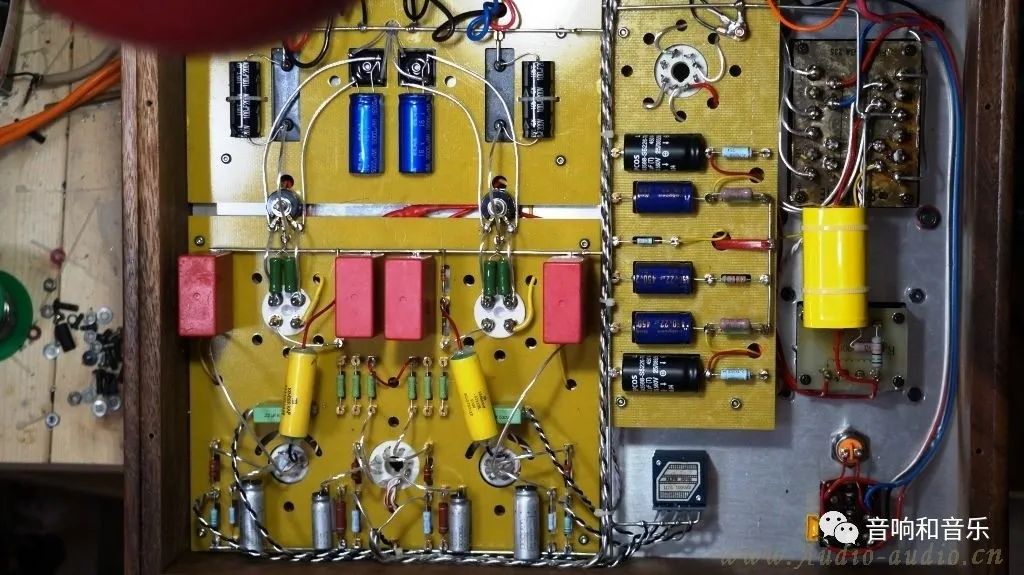

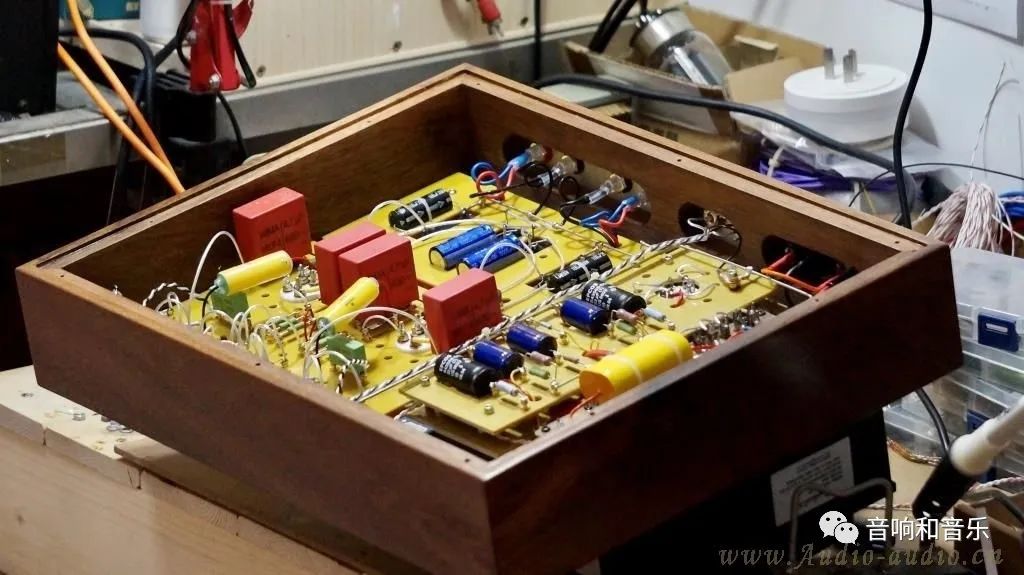

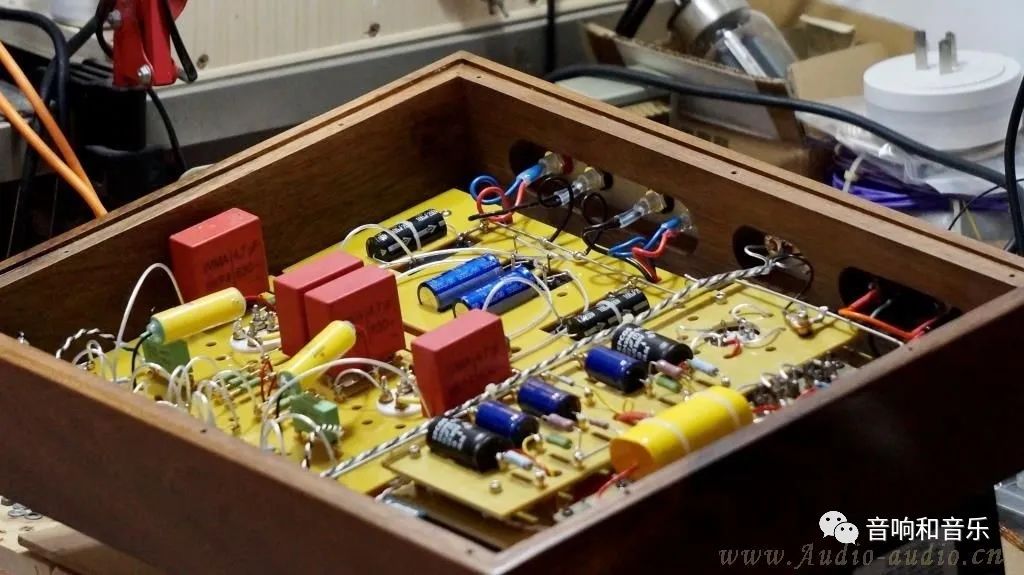

经过时间的洗礼,也在这里学会不少电子管冷知识.于是在荔枝满头的季节,尘封快10年的300B再度提上日程.组装前先做了地滩,所以装机只是个过程.用的是成熟的电路。
6SN7_5687 SRPP_300B.实测前级两级放大146倍.所以信心很足.机器己在低吟中,中高音己满意,低频结像还需老化。

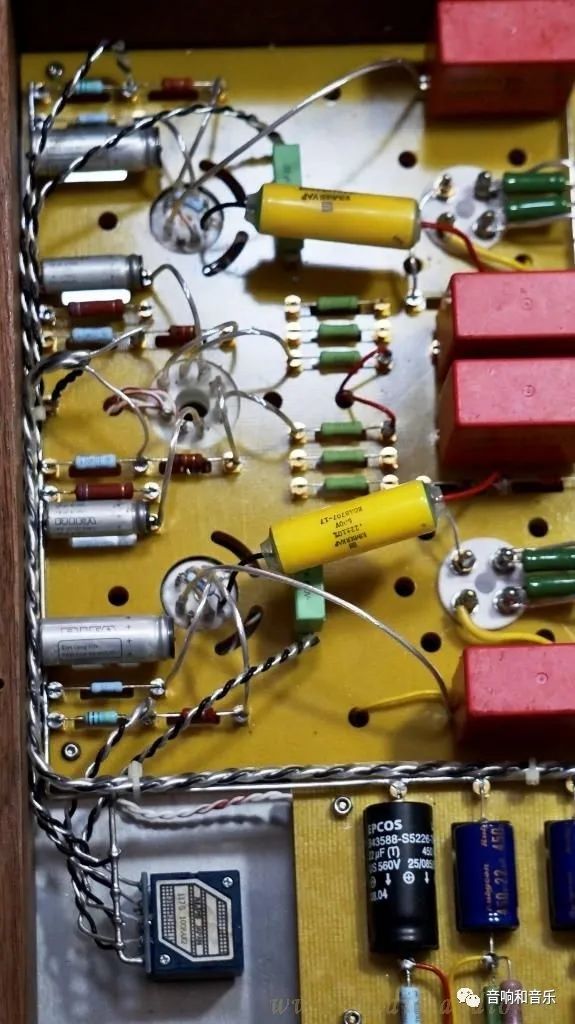

本来一级偶合电容用的是WIMA红威,无数的言论说它的不是,实听感不差,只不过开始用的是0.33UF,鉴于电路图只要求是0.15UF就够,于是狠心换上ROE的0.22UF.对比听感上低频还差了点,也许是没有煲开的原因.整机的电路电压同电路图上很接近. 底噪因直流点灯少到可以突略0.3mV.
改造后的机器同之前的厂家电路听感相差太远了.具体不好表述.但初步达到自己的喜好...原来曙光的300B-98也不是差管子。

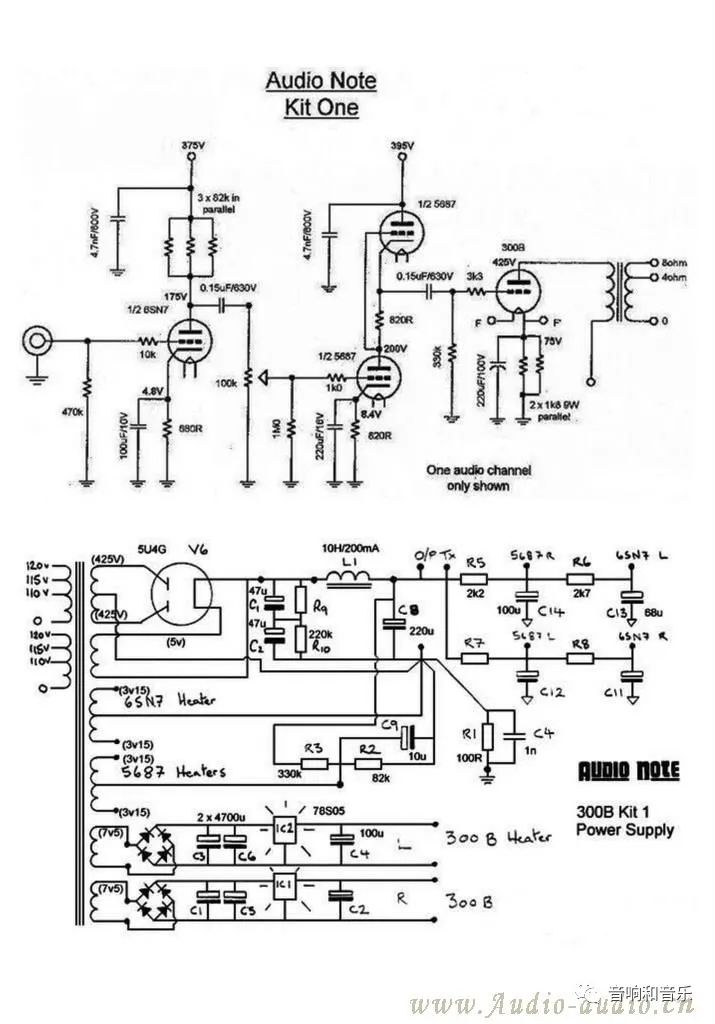

这是整机的电路原理图,取自于AUDIO NOTE KIT ONE。
第一级电路为6SN7的传统式共阴极放大电路,与众不同的是将音量电位器布置在电压放大级之后,第二级电路则是5687的SRPP结构推动3300B单端功率级输出。
声明:本文为原创文章,版权归寒江集 生活记录者所有,欢迎分享本文,转载请保留出处!
