(前言:本文作者 ae66,曾是音响中国论坛一名资深会员,这是他当年发布在音响中国技术版块的一篇制作。

从论坛资料库中找到 ae66 的这篇制作,虽然仿制AN 300B的作者甚多,但这篇制作依然看上去相当有意思,所以将这篇制作推荐分享了出来。在此向本文的原作者 ae66 表示诚挚谢意。)

以上文字来源于音响中国论坛版主的推荐语,自从论坛关闭后,我以前的一些制作文章就在也找不到了,所幸的是 最近在音响中国论坛的微信公众号上发现了这篇文章,十分感谢版主居然还有保留,还居然给发了出来!

从开始打算制作一台300B,就选择了AN 的KIT300B,2019年初购买了全套牛,然后开始定制机箱,断断续续的选择元件,也在论坛发帖,就元件的选择征求大神们的意见,日子就这样过去了,到今天制作完成,花了一年多时间,对于最终的效果还是比较满意的。最终元件的选择上,电阻全部使用托万2W,电解电容都在贸泽买的,耦合电容为德国MCap Supreme。

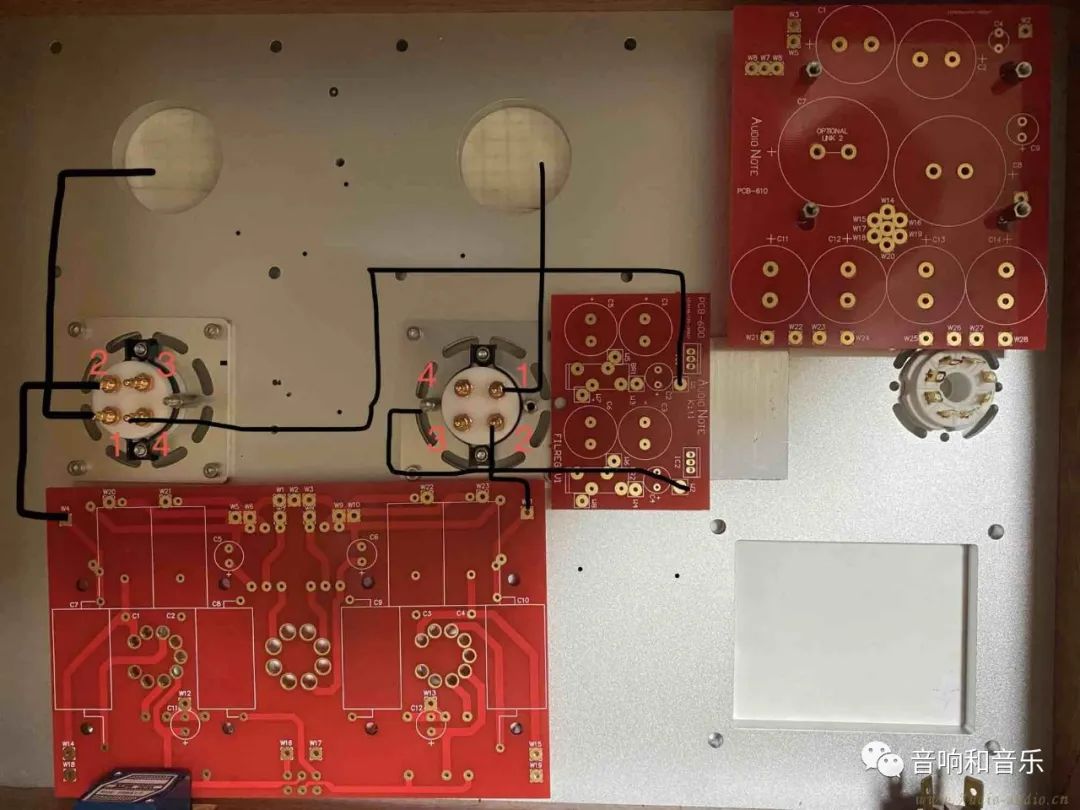

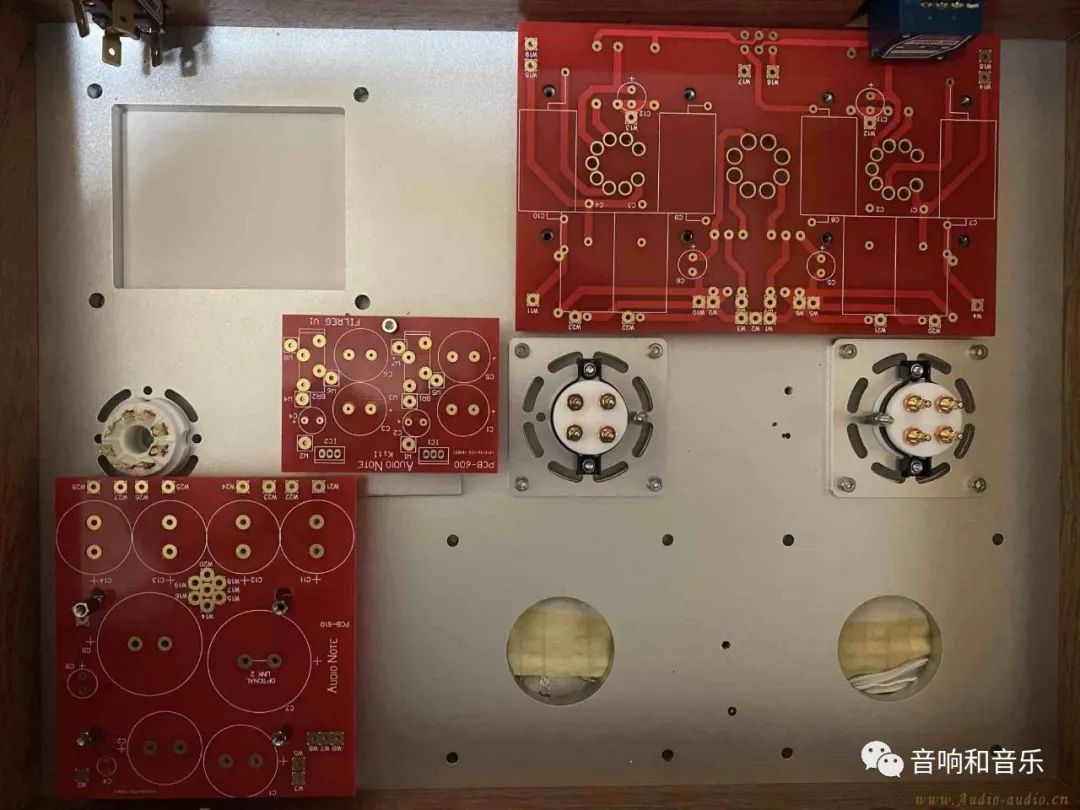

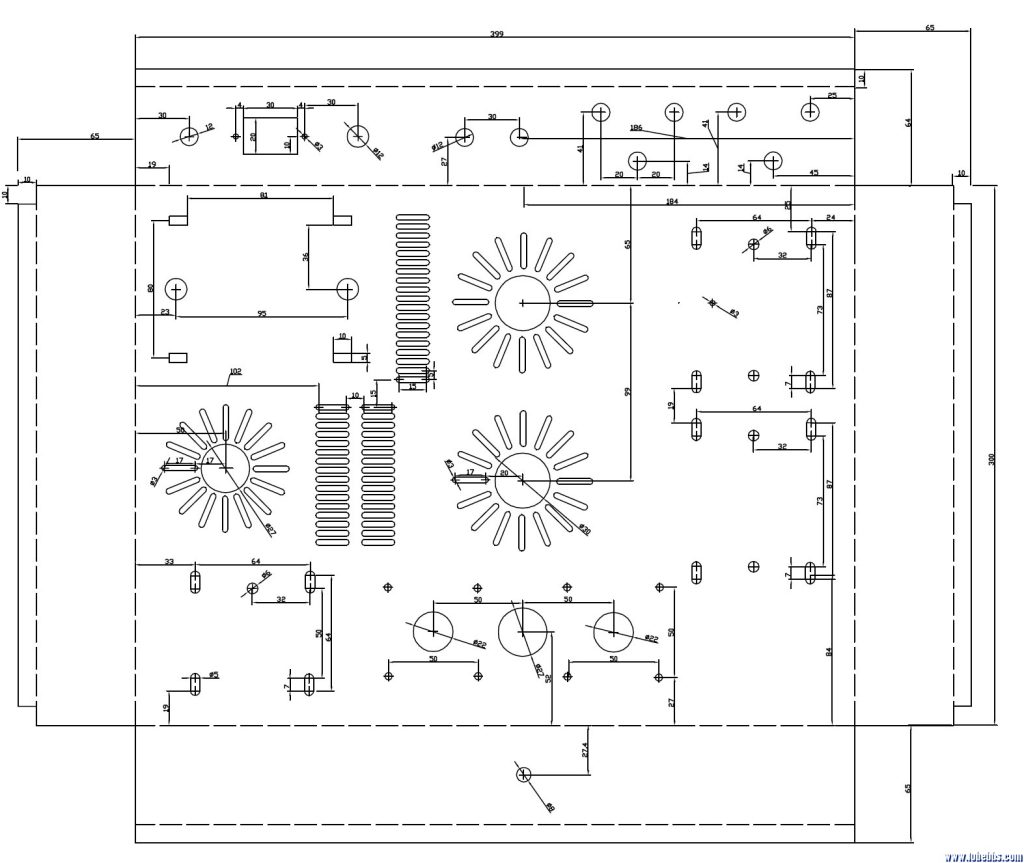

一、机箱定制的,电路板假组一下,顺便把位置确定下来。

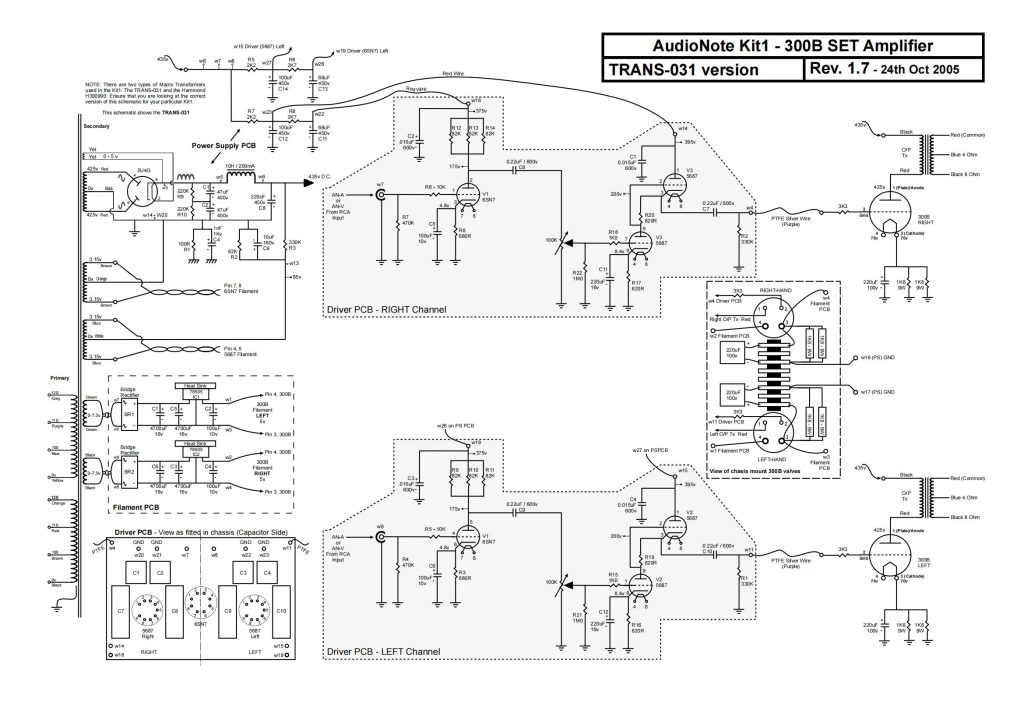

二、简单花了一下接线图,感觉差不多,就开始折腾了

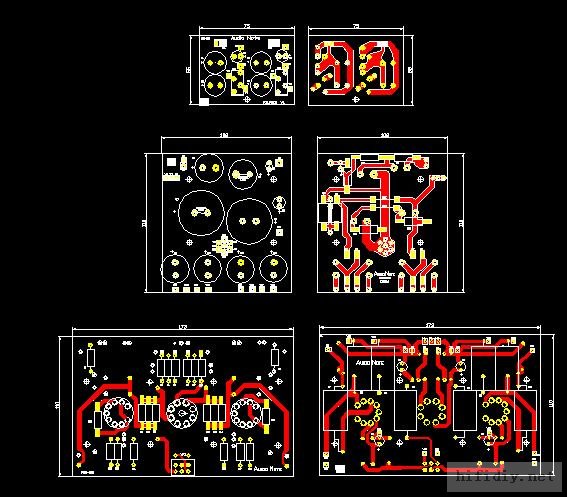

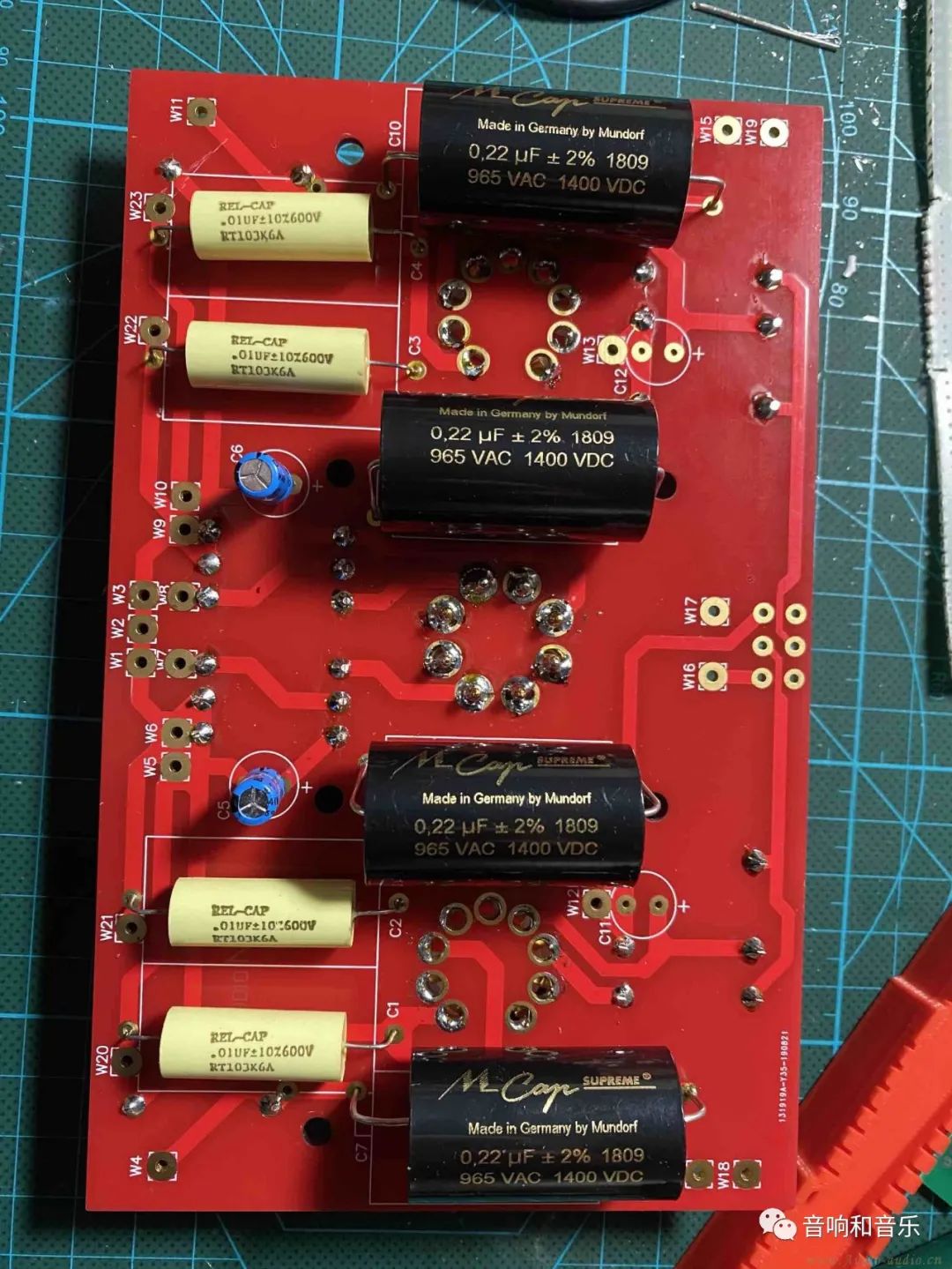

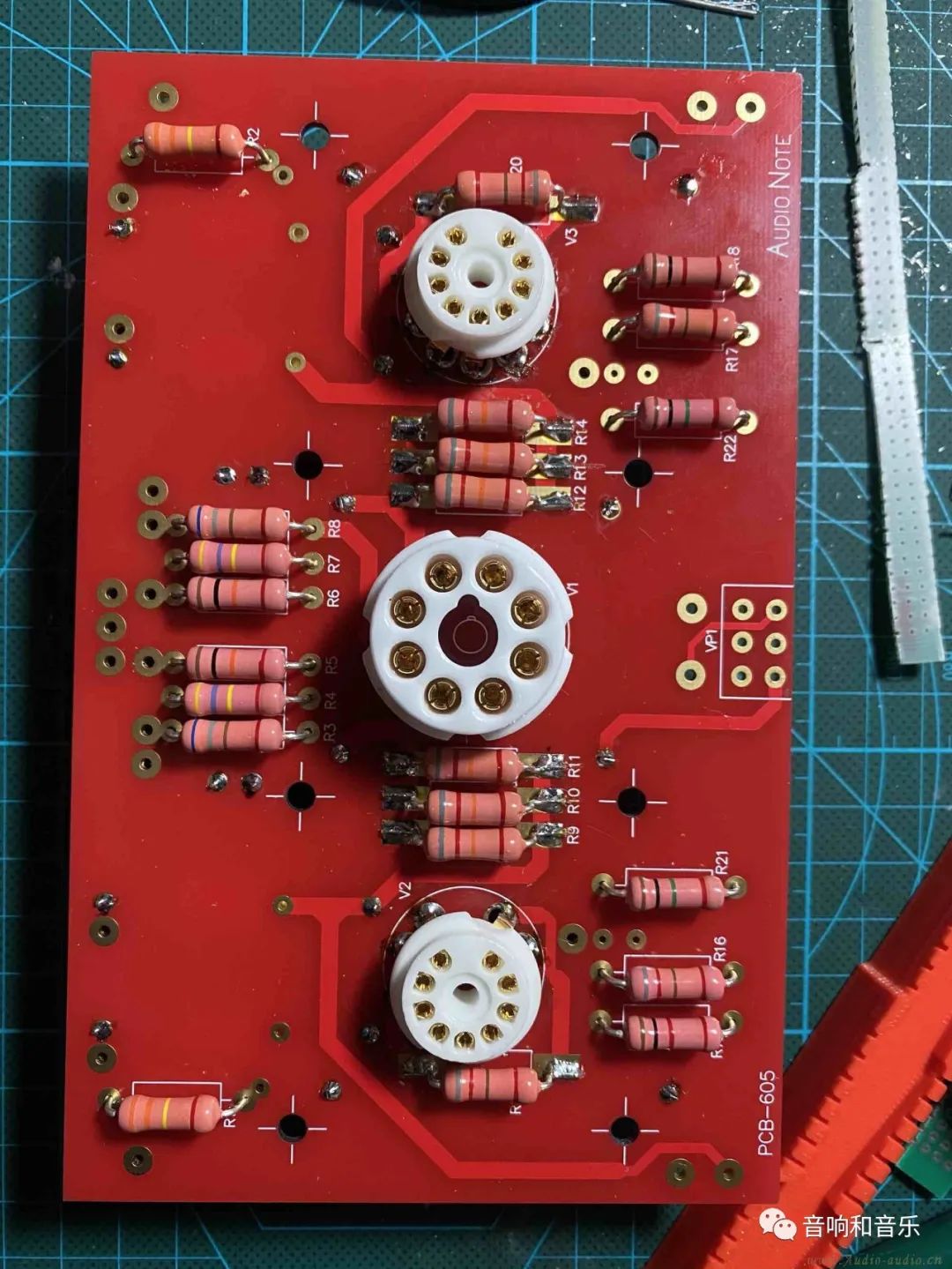

三、焊接好电路板

四、电路板装机,看看效果

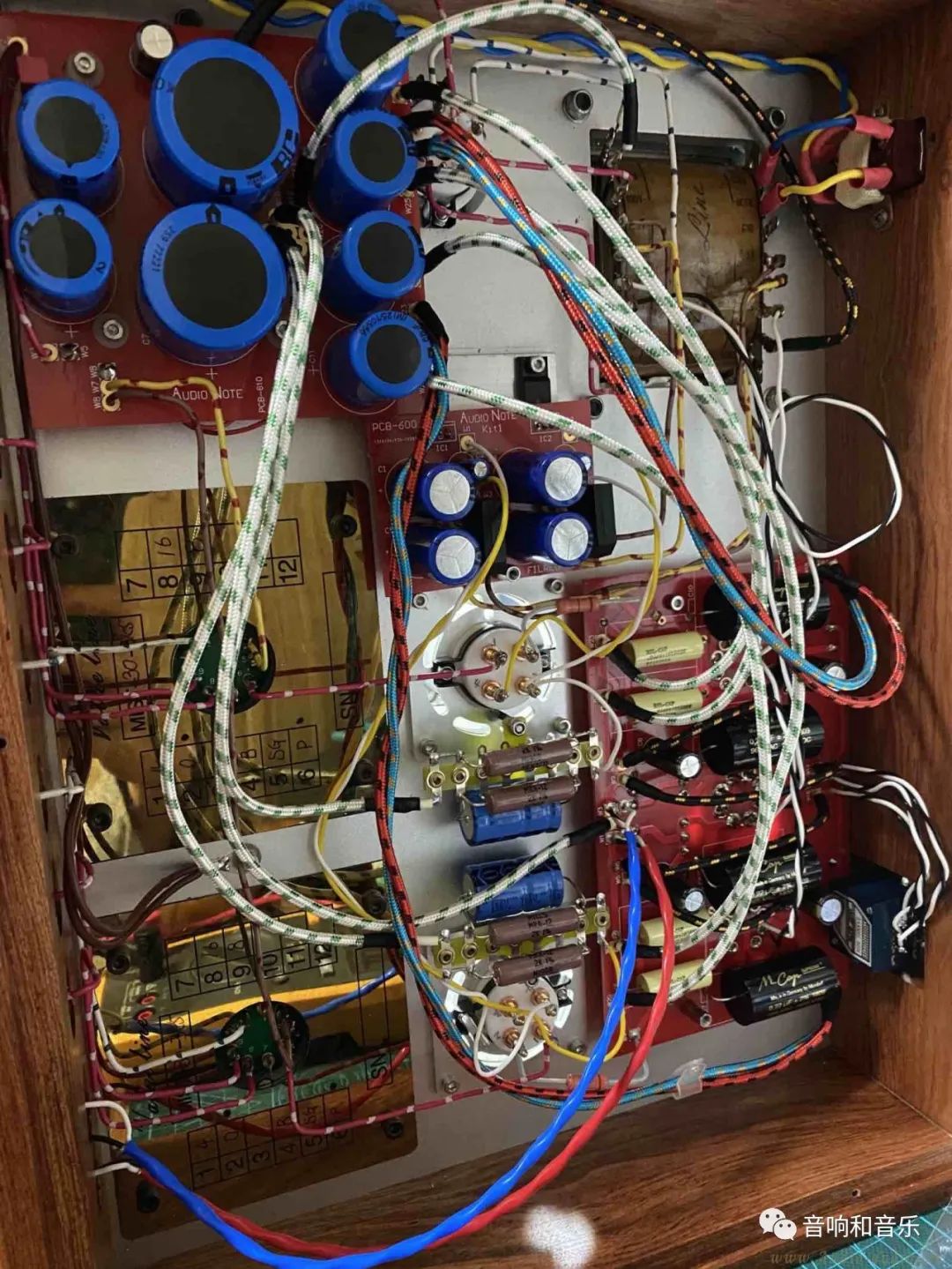

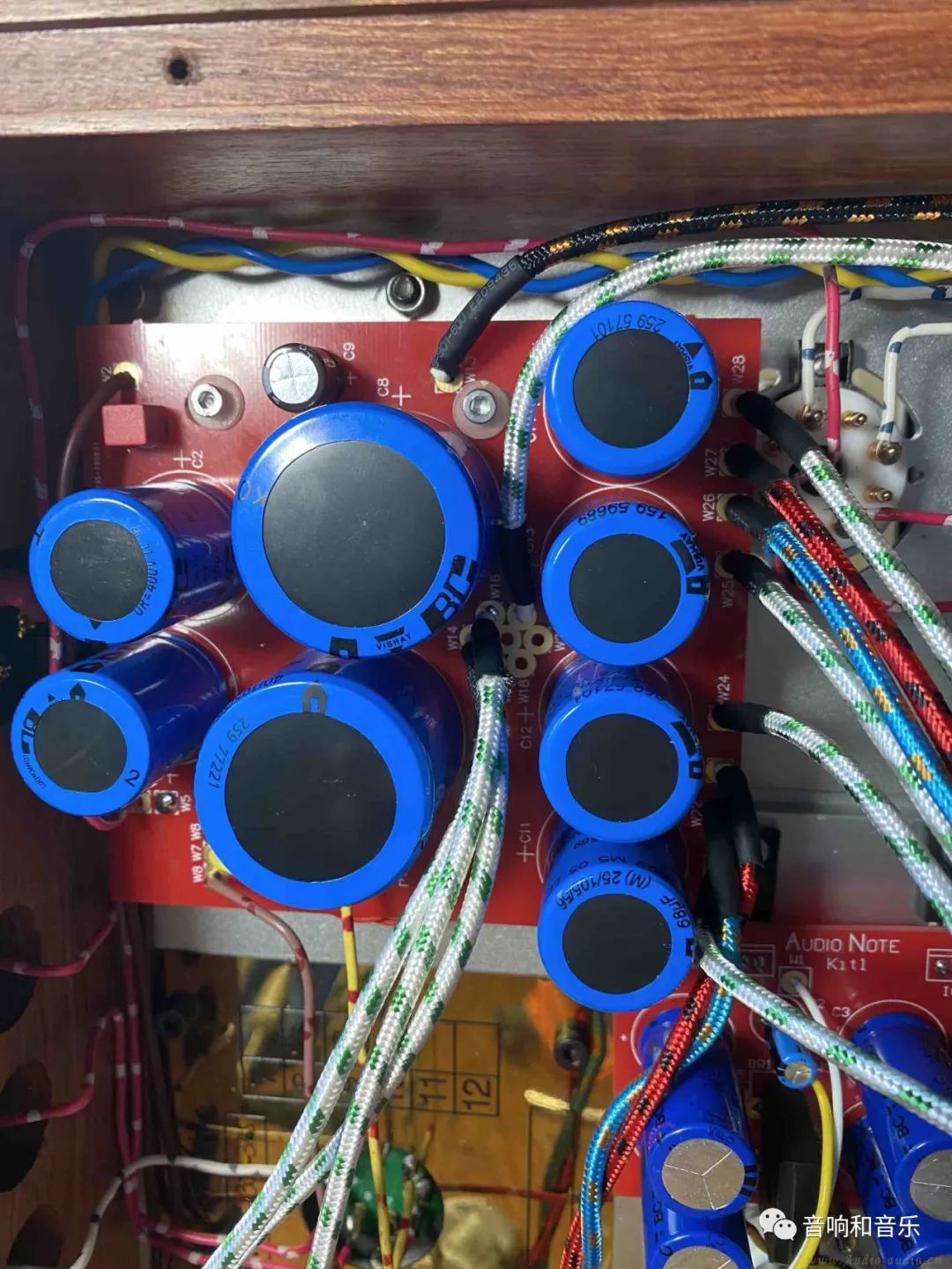

五、开始接线,本来想慢慢折腾,把线路搞得好看一些,但是最终还是飞线了最终的线还是有些乱。

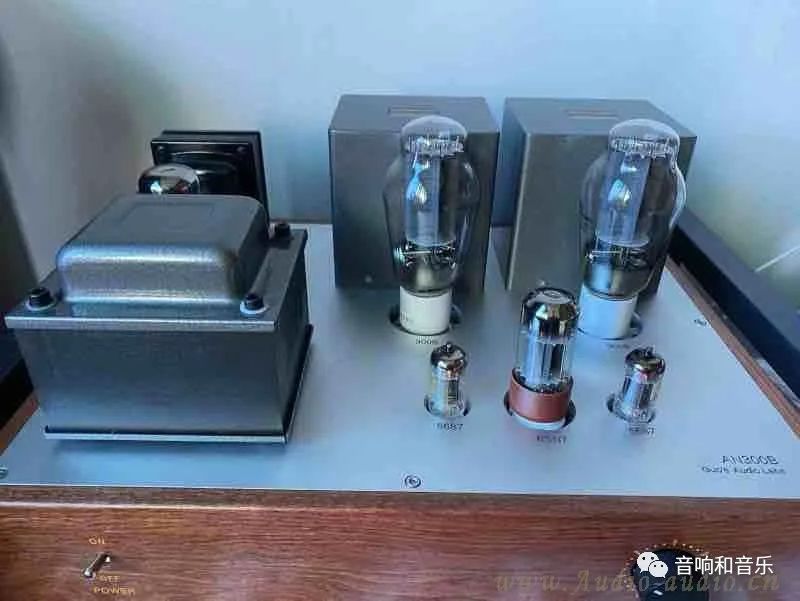

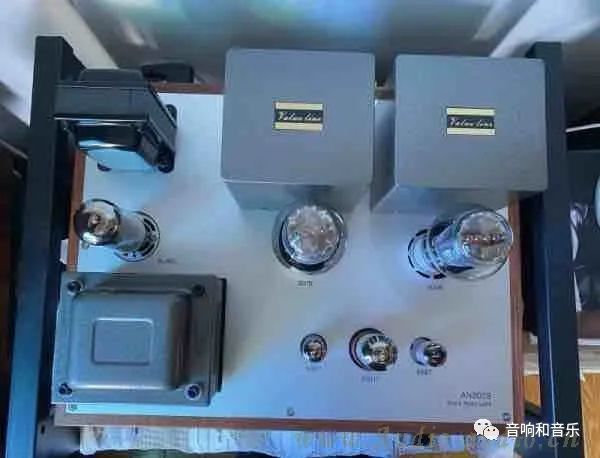

六、整机完成之后的正面照来两张

完工后,将所有过程记录下来,也算是记录一下珍贵的经历
顺便再提一下,本来想装一个高压延时电路的,灯丝先通电3分钟再上高压,感觉没必要,就此打住,不再折腾!

----------2024年修改内容--------

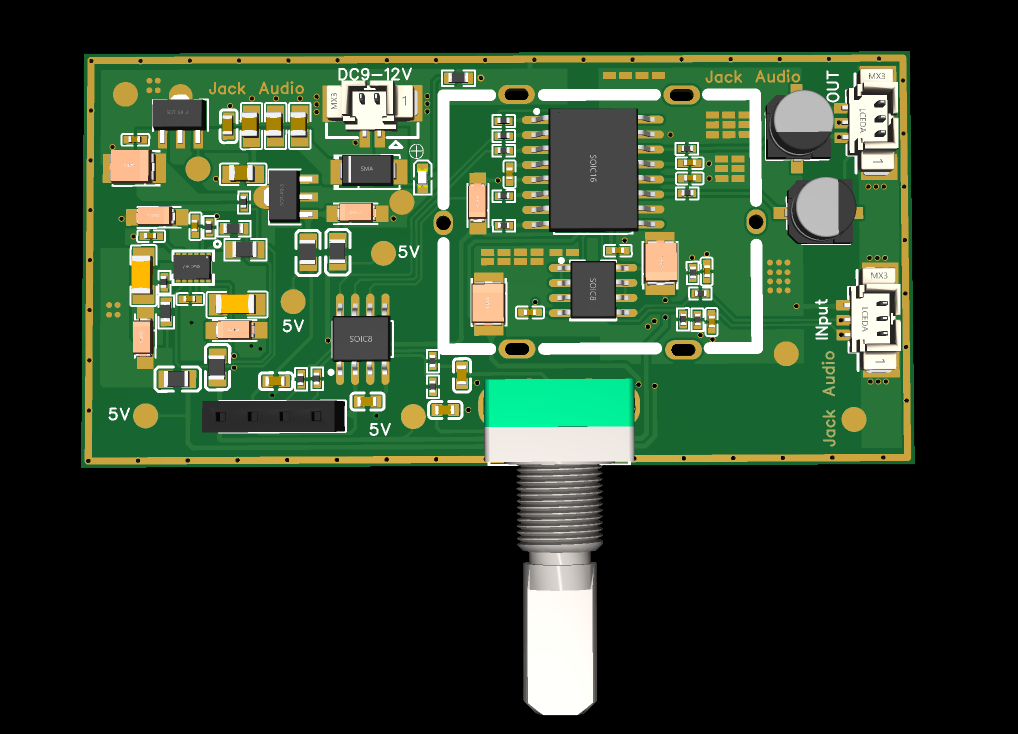

音量电位器改为了数字电位器,总体感觉比电位器的好一些!
