如何让其出好声：电源篇

（前言：很高兴，本文的原创作者 sn27 孙先生，寄过来了上期文章“如何让其出好声：**电容篇”的续集，关于摩改某某电源的实例和所总结的经验。

我们希望这样的优秀文章越来越多，也诚挚感谢本文的原创作者 sn27 孙先生所付出的努力！）

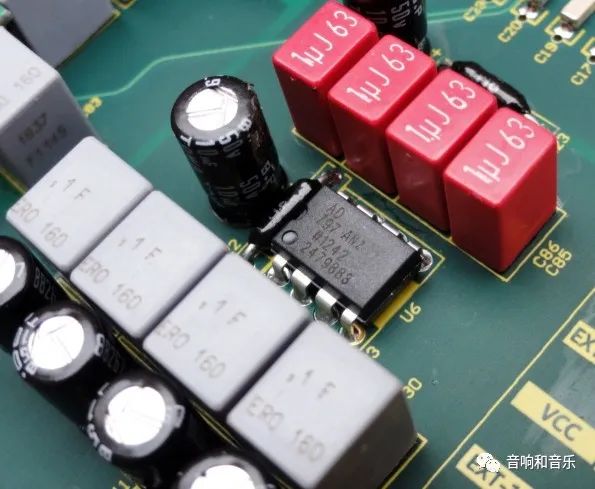

AVCC AD797伺服电源网络图片

对一般的(音响)器材而言，想要改变与提高一下音质，通过打磨，更换一些元器件，是一个不错而有效的选择。

改磨如同菜肴，食材是基本，后面大厨的手法与作料的添加，都是增色添味，改磨类同。改磨所期盼的是细节明媚，晶莹剔透、拐角抹角、层次分明、自然轻松，并有一个尽可能宽大的音场。

原机内部图 ES9018S芯片

磨机应从音源开始，如一些入门级，有改磨余地的CD与解码器，去更换与更换一些廉价的电源模式和滤波退耦等电容，系统会有“脱胎换骨”之效。

将普通市电转换为音频DAC所需的各种电压的装置，即电源供应器，简称电源。电源是向电子设备中，所有部件工作所需要的电能，提供功率的装置。简单地说，就是将交流(AC)转化为直流(DC)。

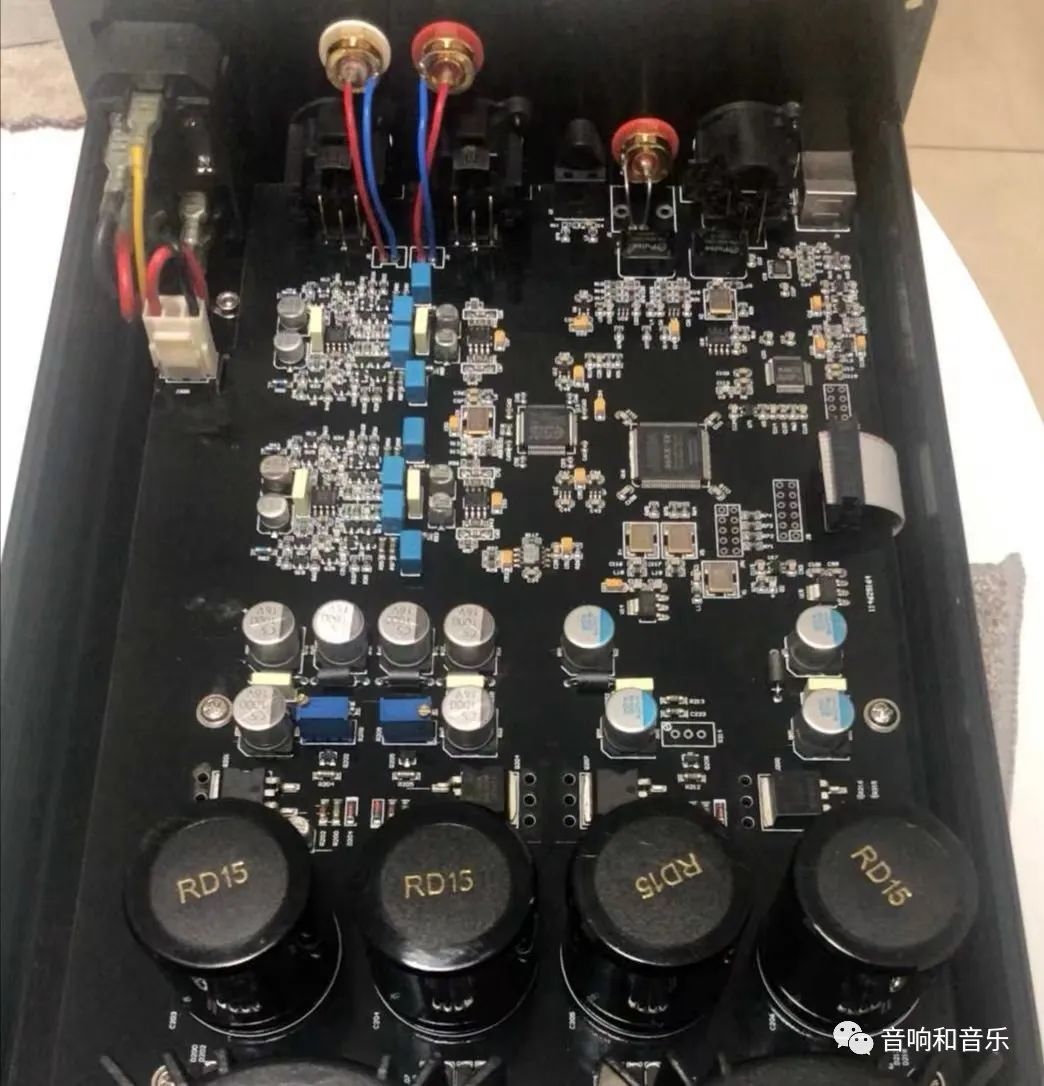

目前的内部图

说到直流电源就离不开滤波电容，电容在整个工作过程中，实际上都在参与各回路的耦合，交、直流同在一个电路中流动，回到变压器侧一点接地，直流是工作电流，交流是信号电流。

既然是回路耦合，这儿就出现了一个名词==全频段耦合(Full band coupling)，意思是为整个音频段，提供一个适应的信号通道。在大电容上并小电容，是为给高频信号提供通道，这儿是从大到小，并了一大串电容，意在分别为高中低，全频段设置一个相应的通道，在耦合过程中各尽其职。

电容并联网络参考资料 反共振特性被抑制图

电源的品质直接影响到解码器的音效，这是一个重要的因素，改善电源质量，是提高器材整体水平的一个重要途径。在任何状况下，都希望电源的内阻越小越好，它真正的含意是希望有个取之不尽，用之不竭的大容量电源供应，使器件在工作中可瞬变反应。

音频DAC即音频数模转换器，又称D/A转换器，是负责把解码好的数字音频流，转换为模拟音频信号的器件，与模数A/D转换正好相反。

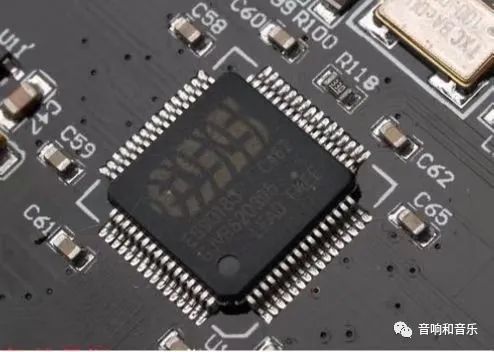

本机 ES9018s图片

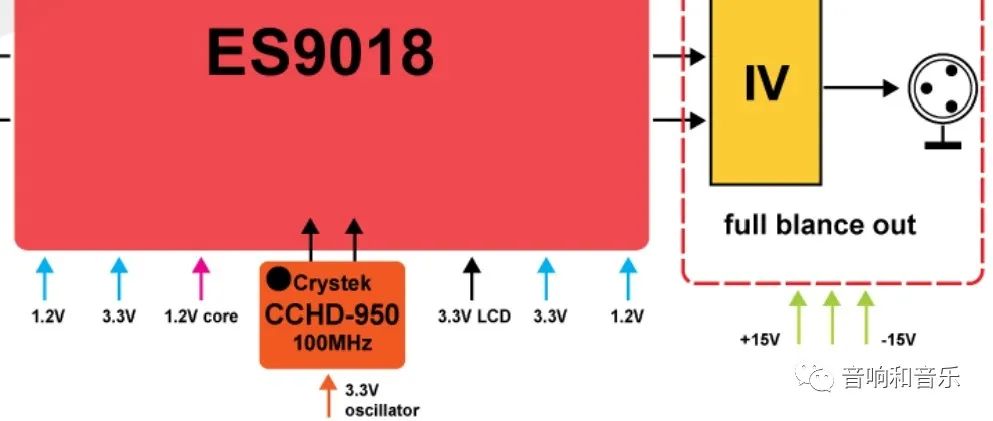

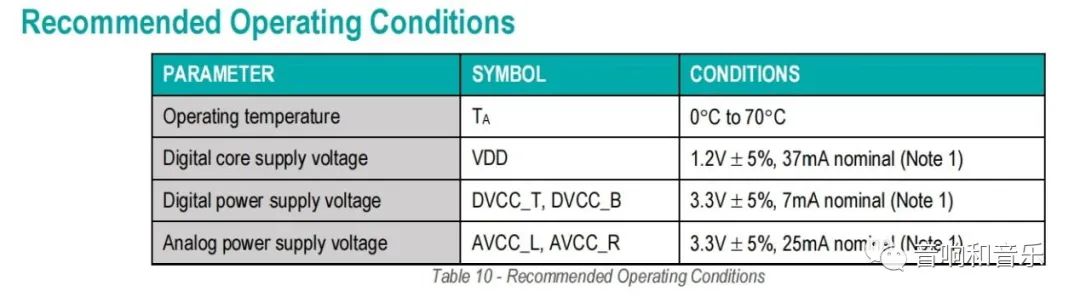

ES9018S芯片解码器所需的工作电压：有1.2V核心、1.2V模拟、3.3V数字、3.3V模拟、3.3V振荡器和±12-15V模拟输出。分数字与模拟两部分供电，VCC供电电源，VDD和DVCC芯片数字供电电压，AVCC表示芯片模拟供电电压。

ES9018s供电网络图片

在既有数字又有模拟电路的系统中，数字电路所产生的噪声会影响模拟电路，使模拟电路中的弱小信号指标变差，克服的办法是分模拟和数字地，AGND表示模拟地，GND表示数字地。

在DAC解码系统中，来自信号链、时钟和电源上的噪声，本底噪声，相位噪声等一些噪音因数，都会影响到1 kHz以上的多普勒频谱。所谓多普勒频谱，实际上就是波碰到一个运动物体之后被压缩或者展宽的量。意思是因系统中有噪声波的存在，或多或少地会影响到正常音频的波形，听感上是中高频段的音质变差，反映在示波器上，这条正弦波就不够细腻与光滑。

在音响系统中，电源一直是个话题，电源的要点是低内阻，低噪声，高速高稳定才是一个好的供电方式。

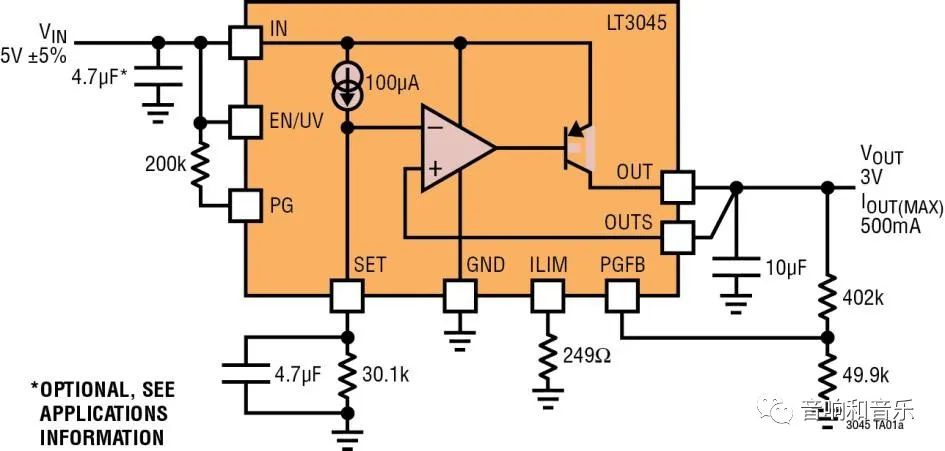

将交流转化为直流的供电器，由变压器滤波电容电感和稳压器件组成。磨机的含意是在尽可能地去保留一些原有的器件，更换和改变一些廉价的元器件与供电方式，并不是拆除整个原电源部分，那成改造了。在这儿说白了磨机主要也就是更换一些电容和稳压器件(ADI公司的各种高性能正负线性稳压器，以极低压差、快速瞬态响应，出色的线路与负载调整特性以及极宽的输入电压范围，固定电压与可调(ADJ)输出的超低噪声LDO 线性稳压器，为电源轨噪声敏感型器材的应用，提供了完整的解决方案。有的模块在10Hz 至 100kHz时的RMS，可低至0.8μV，应用到DAC解码器上，是个不错的选择，他为稳定电压与滤波，提供了一种新的，相对简单的设计思路与应用实例)。

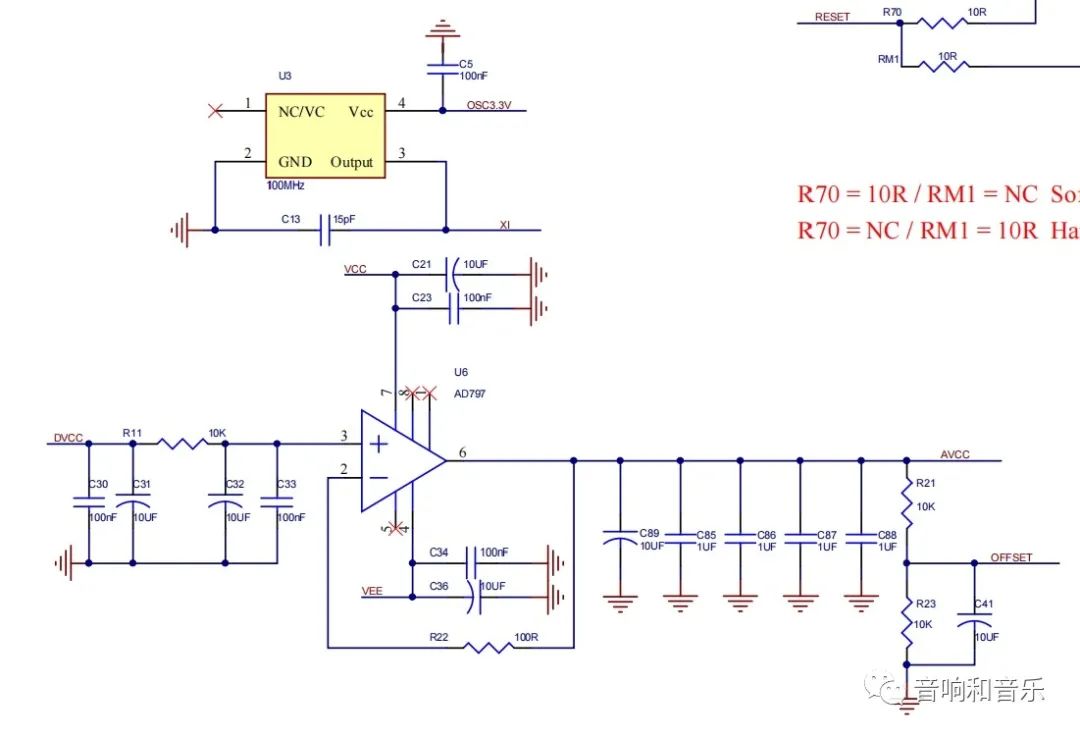

AVCC供电网络图片

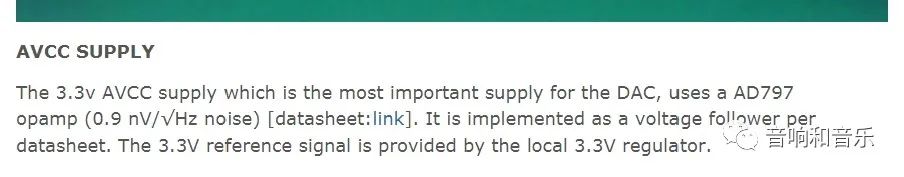

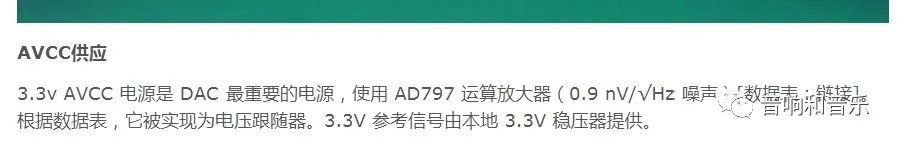

在DAC解码的供电系统中，有一组给D/A芯片模拟3.3V，AVCC的供电，多认为是个关键而重要的电源，它关系到解码器整体的音效。一般都会单独设置一组电源，并用高速运放伺服，电压跟随，而所用器件相对也会讲究一些，这儿也是DIY可折腾的一个要点，其他部分的电源类同。

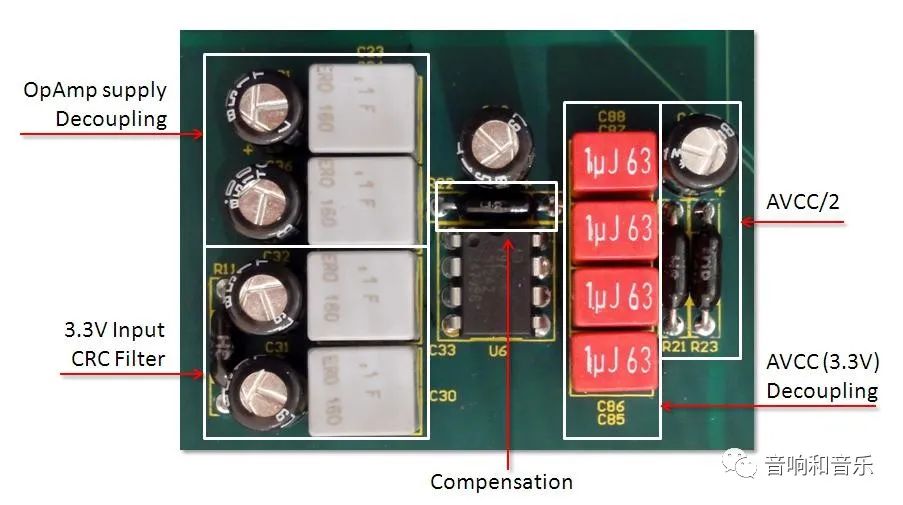

OSC 3.3V和AVCC 3.3V (一组电容)

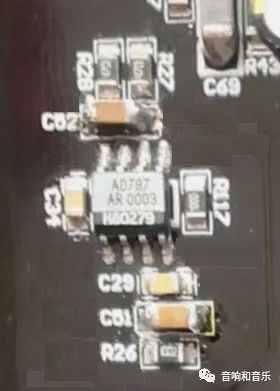

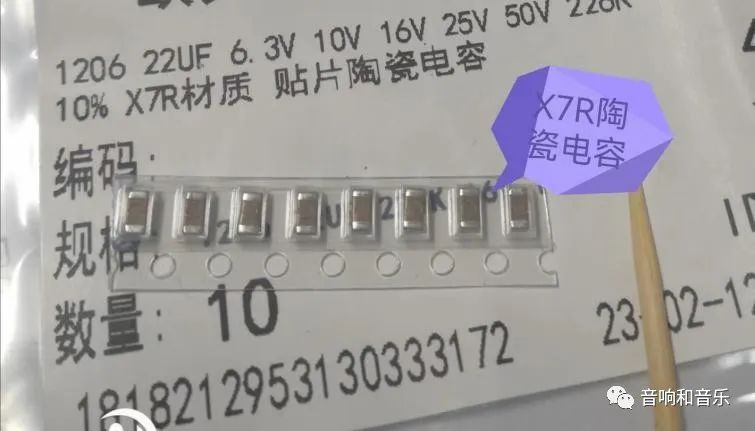

本机AD797伺服，22uF(X7R)+0.1uF(COG) 贴片陶瓷MLCC退耦

该解码器用一只双9V/1.4A变压器，单独为数字部分供电(采用的是串联式稳压电源)。一路是上面说到的AVCC，另一路是用普通317稳压后，再通过两只AMS1117-5V分二路，一路是又通过一只1117给中心处理芯片和USB同轴AES界面的工作和输入部分供电。另一路还是再通过1117-3.3和1.2V，分别给芯片和晶振供电，采用的是三级稳压供电模式。

对这部分只进行简单的改磨，为了保持印板上器件排列的原态，这儿只把三级稳压供电中间的两只AMS1117-5.0替换为了LT1963-5V，同尺寸TO-223封装，但要注意片子脚的排列（关于这二路电容的改磨，请参考电容篇）。LT1963的RMS是40uA，原AMS1117噪声抑制系数是-60dB，一路下来电源的噪声已经很小。当然，您还可单独为晶振的3.3V设置一路电源或外置时钟(后续晶振运放篇)。

这儿说说AVCC电源中滤波（包括退耦）电容的配置。根据这部分现有器件与安装位置的情况(稳压与伺服部分先不变)和手头现有的电容，全频段耦合电容的“阵容”如下：

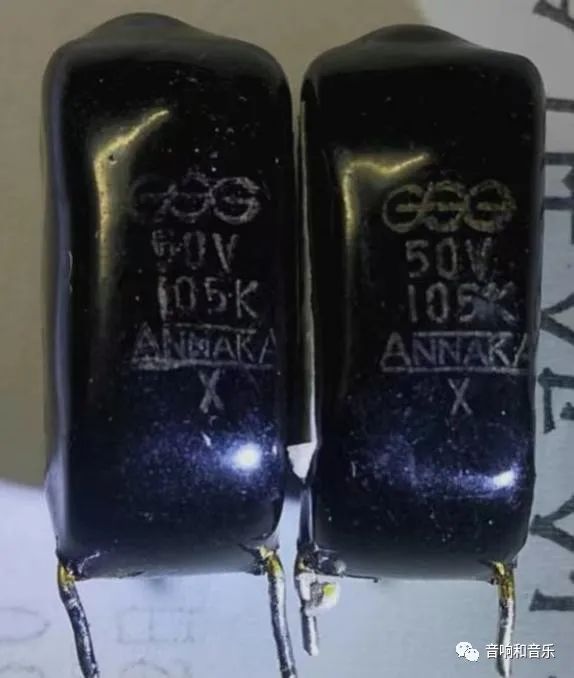

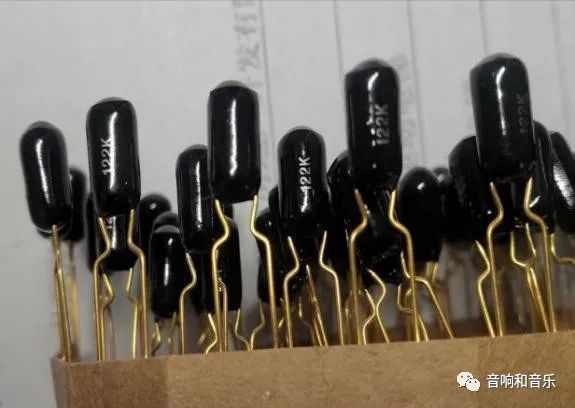

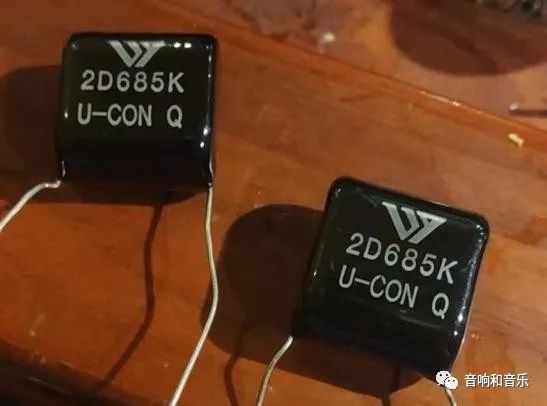

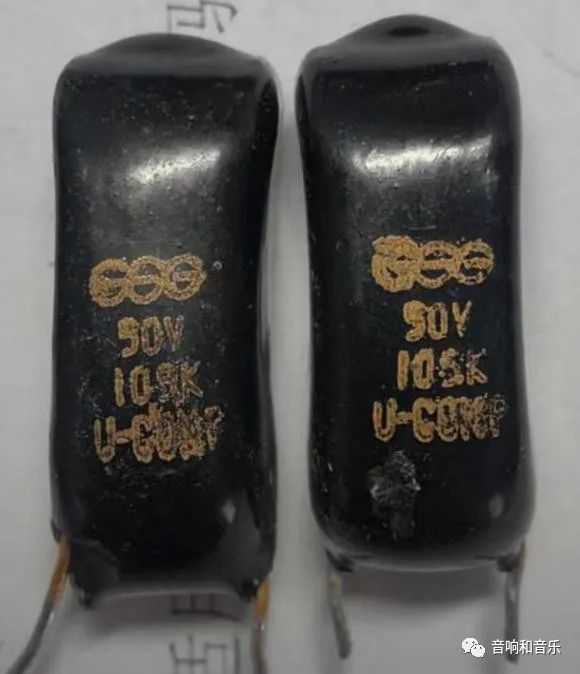

1万(原机诺华)与330uF(尼康)电解，22uF(X7R)、6.8uF(双信大黑豆U-CON)、1.0uF(双信金脚大黑豆GSG U-CON或annaka安娜卡)、0.1uFx2(云母和COG)，1200pF(Amtrans金脚铜膜)、510pF和12pF(银云母)，共用10只电容(贴片22uF(X7R)和0.1uF(COG)为退耦)。

实际上采用理想镇流与高性能线性稳压，有几只贴片电容即可解决上述问题，这是另题。

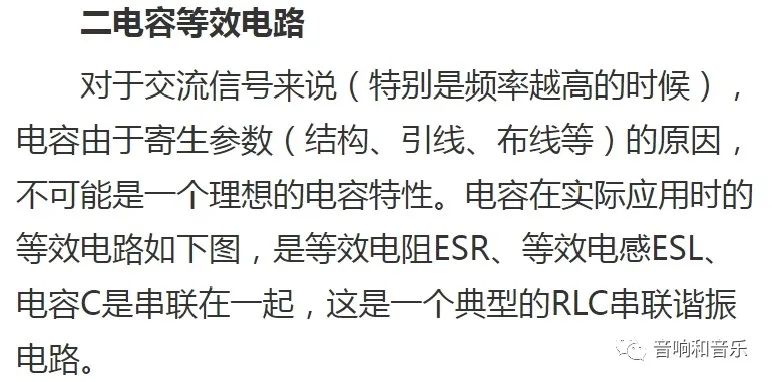

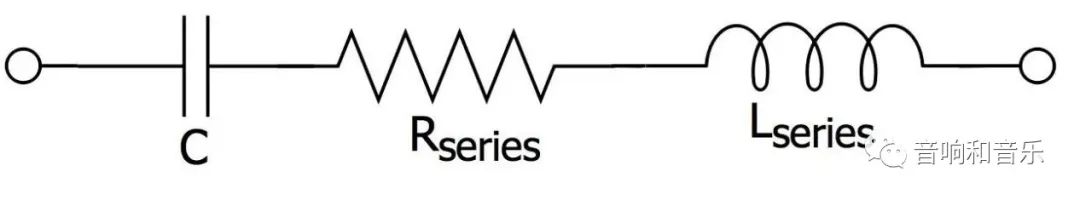

各类形式与材质的电容都有各自的特性，而在各种应用场合中，对电容容量与材质的选择，是一个值得讨论的问题，我们要找得是那个平衡的点(即抑制反谐振峰后ESL和ESR最小的那个点)，分析仪只是最终的直观结果。冲放电速度，电荷储备与补充能力、负载电路的需求与同高速稳压器件的配合，需要什么类型和容值及ESL和ESR的电容器来搭配与组合？这都要根据具体情况，具体位置和具体目的，分析地来对待，也就是一个适和宜的问题，一个很有意思，值得深讨的话题。同理，也可把这个话题引用到胆机的耦合与供电滤波电路上去。

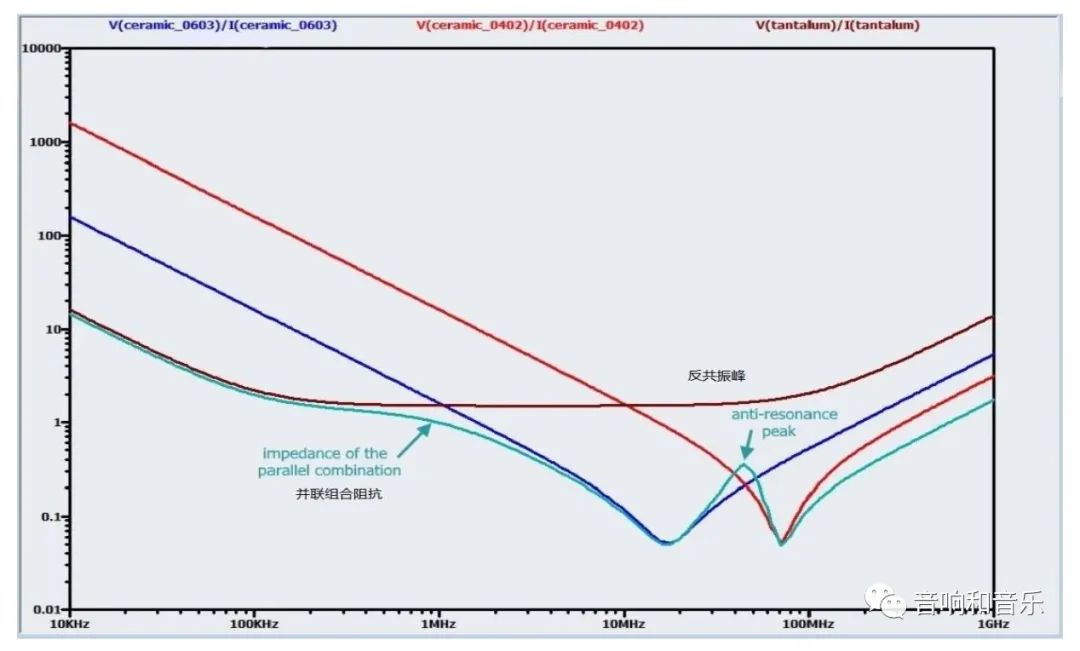

不同值的(棕蓝红)三个电容并联，青色为并联阻抗

依据相关资料，在本机上作了一些细化，意图营造出一个全音频段的信号耦合通道来。在这儿只是做了一下试验(让大家见笑)而已，但的确收获不小，感觉还是很爽的。

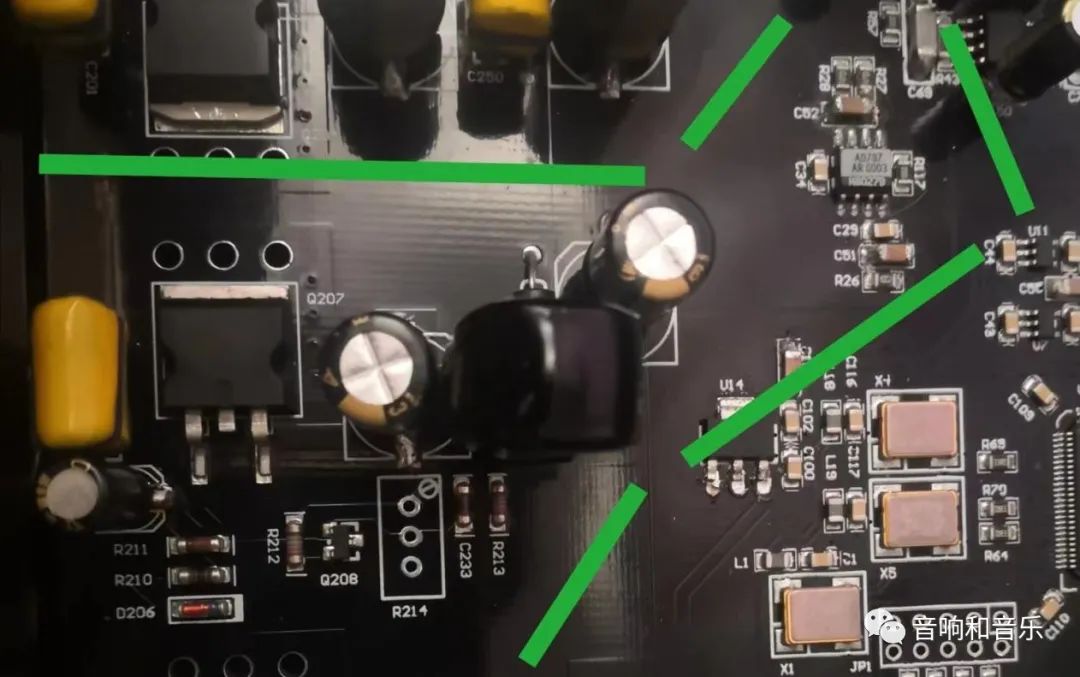

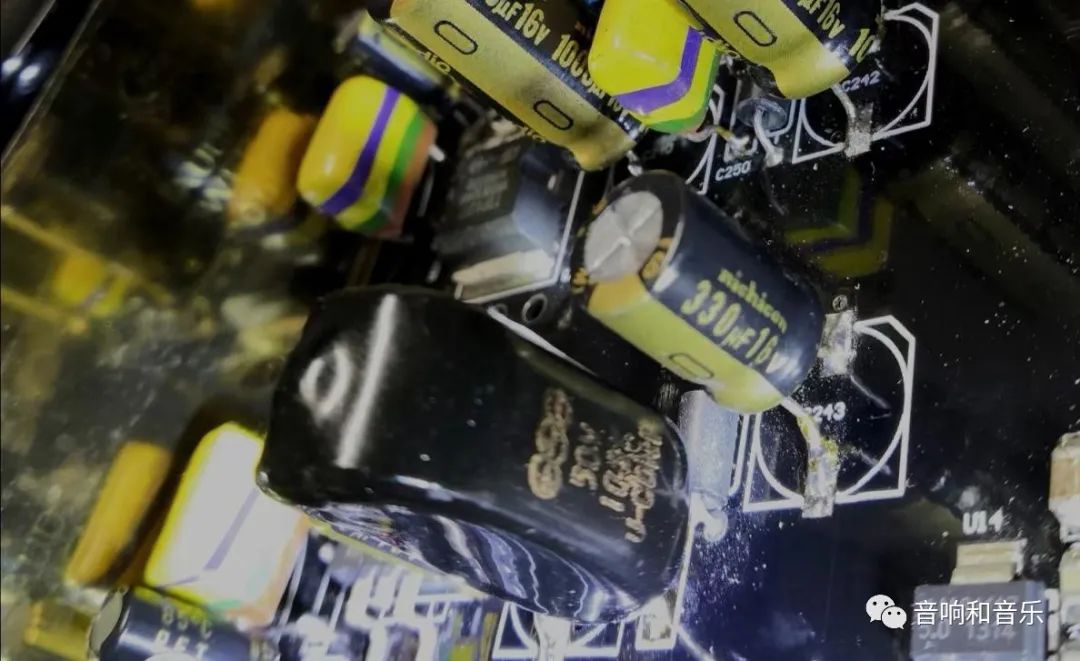

改磨后的AVCC电源局部的照片图

聆听感觉：姚璎格(听)第八曲“牵手”，那空间的一抹铃声，如同山谷间的白云，一团团的锦棉，飘忽而来，又快速悠然地从左侧飘忽而去。在和煦的微风中，在您的眼前，瞬间地翩然而过，把蓝色的天空擦拭得更加明亮，把爱的牵挂推向了更高的层次“没有岁月可回头，往事只能回忆，若有一天能重逢，让幸福撒满整个空间”。高音的层次，错落与疏密感显然，中音的晶莹剔透，低频的结实有力，口形的凝聚与清晰的换气声，能把原机甩出几条街去。

改磨聆听的器材不一定要那么高档，但箱子的灵敏必须要高(用100dB)，而系统的整体噪声最好小于1mV ，其改磨的反映是很明显得，是低损耗与材质的“失真”及全通道耦合阵容带来的优势。

本次解码器的改磨，凭自己的感受，共有“电容、电源、晶振与运放”三篇可述，白话素说，话题只限于本机和自身的体验，与其他没任何关联。有兴趣者可共讨，望提供宝贵的建议，受教。

音响DIY的魅惑在于，每动一个地方，音效就会有所改变(最典型得是音箱的脚钉)，可深究深层的东西很多。据说，因空气湿度的差异，南北方的听音环境会有所不同，大家听过澡堂里的歌声吗？在这儿，耳朵收货就更有意思了。

美丽的草原我的家，风吹绿草遍地花；彩蝶纷飞百鸟唱，一湾碧水映晚霞；骏马好似彩云朵，牛羊好似珍珠散。啊，牧羊姑娘放声唱，愉快的歌声满天涯。

欢迎来到内蒙古大草原！

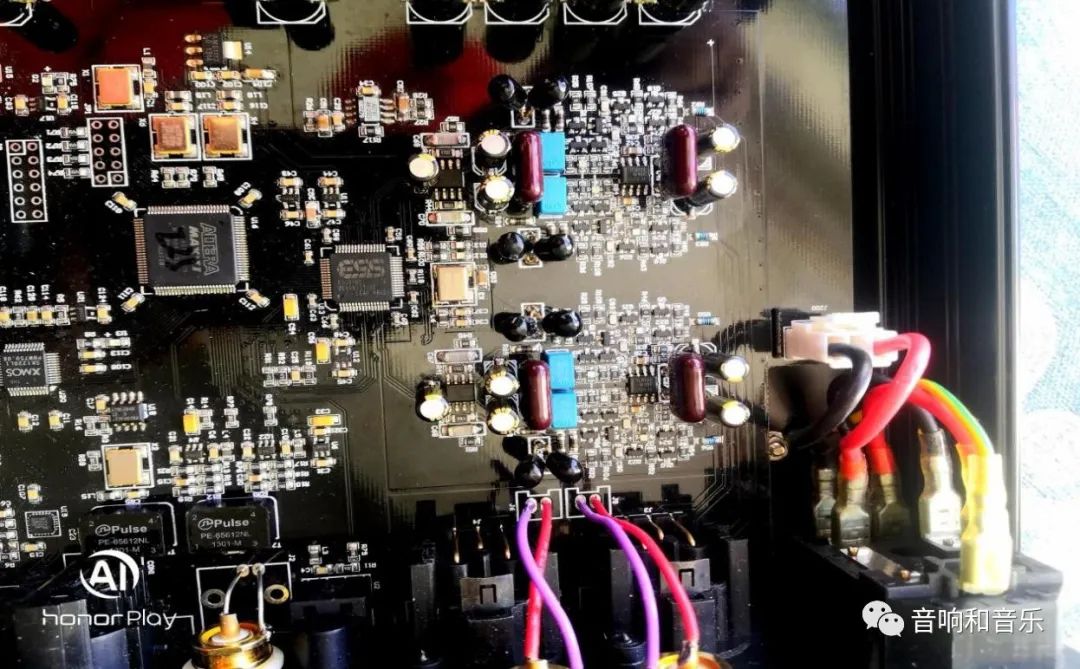

目前的数字与模拟部分图

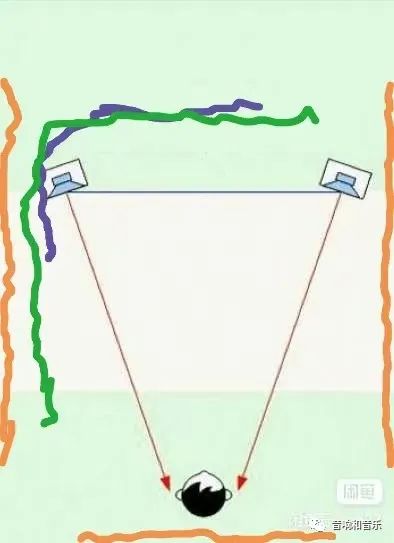

下图简单的说明：棕色线条表示墙面扩散吸音板。蓝色线条表示未改磨前高音的去向位置。绿色线条表示改磨后，高音的拓展线。好的系统高音，更能体现音乐中的细节，明亮宜有穿透力，能营造出更大的空间感，能衬托出中音的柔和，饱满、圆润和浓厚的情感色彩。

                                           音效感受示意图

试音碟：黑胶版CD区瑞强(低音炮)四“童年”，第一段落后那抹从右向左，闪烁在空间的铃声，在高音拓展后，音场会有很好的体现。小的听音室有小的优点，能聆听到从扩散板(墙面)反射回来的尾音，如谁能把这抹高音甩到聆听者的身后去，高人也。
